चरण: | एकल चरण | क्षमता: | 15kva |
---|---|---|---|
शीतलन विधि: | ओएनएएन | आवृत्ति: | 60 हर्ट्ज |
प्राथमिक वोल्टेज: | 4160/7200GrdY या अनुकूलित | माध्यमिक वोल्टेज: | 120/240 वी |
घुमावदार सामग्री: | तांबा\एल्यूमीनियम | मानक: | डीओई/एएनएसआई/आईईईई |
हाई लाइट: | 15kva सिंगल फेज ट्रांसफार्मर,तेल में डूबा हुआ एकल चरण ट्रांसफार्मर,पोल माउंट तेल प्रकार ट्रांसफार्मर |

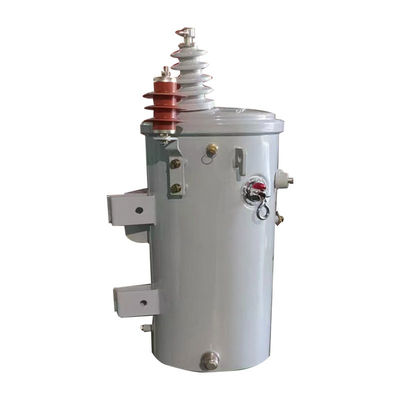

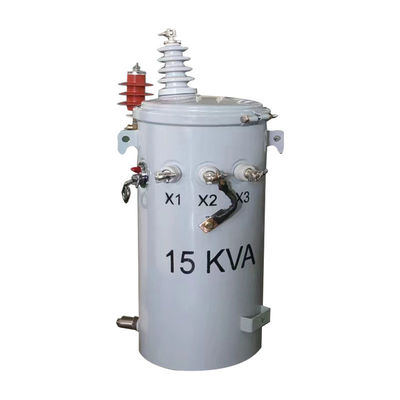

15kva पोल माउंट वितरण एकल चरण ट्रांसफार्मर तेल डुबोया 4160v से 240v
संरचनात्मक विशेषताएं
ट्रांसफार्मर सिलेंडर सील संरचना है। प्रत्येक को ग्राउंडिंग उपकरणों, हुक, समर्थन लुग जो एएनएसआई मानक के अनुरूप है और कवर पर एक या दो उच्च वोल्टेज बुश के साथ तय किया गया है,टैंक और नेत्रगोलक की दीवार पर कम वोल्टेज बुशिंगबिजली बंद होने के बाद दिए गए निर्देशों के आधार पर टैप स्विचर को समायोजित किया जाना चाहिए।
विनिर्देश
10kva-500kva एकल-चरण तेल डुबोया ट्रांसफार्मर | ||||||
नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
वोल्टेज (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
डिजाइन चित्र
विशेषता
1टैंक के ढक्कनों में उच्च वोल्टेज वाले पोर्सिलेन बुशिंग होते हैं जो रिंग टर्मिनलों के साथ आते हैं, जो एल्यूमीनियम या तांबे के केबलों को समायोजित कर सकते हैं।
2टैंक कवर की गोल सिलाई संरचना तनाव वितरण और विश्वसनीय सील सुनिश्चित करती है।
3टैंक की दीवार पर रिंग बोल्ट कम वोल्टेज बुशिंग और टर्मिनल के रूप में कार्य करते हैं और टिन-प्लेटेड होते हैं।
4यह आइटम एक दबाव राहत वाल्व के साथ आता है जो स्वयं सील करने में सक्षम है।
5एएनएसआई मानकों के अनुसार, ट्रांसफार्मर के ऊपर और नीचे के निलंबन हुक अनुपालन करते हैं।
6टैंक का ग्राउंड टर्मिनल रिंग बोल्ट ग्राउंड टर्मिनल है।
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
