क्षमता: | 75 केवीए | प्राथमिक वोल्टेज: | 13200GrdY/7620 |
---|---|---|---|
माध्यमिक वोल्टेज: | 240/120V | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
शीतलन प्रणाली: | ओनान/केएनएएन | मानक: | आईईईई एएनएसआई डीओई |
घुमावदार सामग्री: | तांबा/एल्यूमीनियम | वेक्टर समूह: | II0/II6 |
हाई लाइट: | 75kva पैड माउंटेड पावर ट्रांसफार्मर,पैड माउंट पावर ट्रांसफार्मर Fr3,तेल प्रकार का ट्रांसफार्मर 240v |
75kva सिंगल फेज पैड माउंट पावर ट्रांसफार्मर Fr3 तेल से भरा हुआ 13200v से 240v

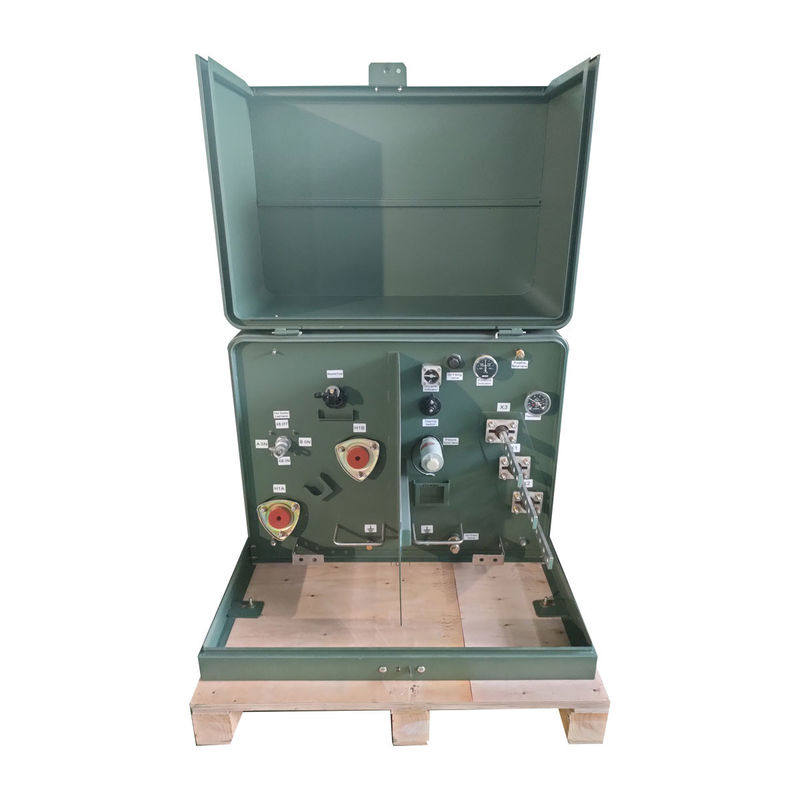

संरचना
तांत्रिक डेटा
एकल चरण पैड घुड़सवार ट्रांसफार्मर विनिर्देश | ||||||||
रेटिंग | उच्च वोल्टेज ((kV) | कोई लोड हानि नहीं | लोड पर हानि | ऊँचाई | गहराई | चौड़ाई | तेल वजन ((किग्रा) | कुल वजन ((किग्रा) |
(kVA) | (मिमी) | (मिमी) | (मिमी) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 या अन्य |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 केवीए | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
डिजाइन चित्र
विशेषता
■आईएसओ 9001 प्रमाणित गुणवत्ता प्रणाली
■एएनएसआई/आईईईई और एनईएमए मानकों को पूरा या उससे अधिक
■टैंक कोटिंग IEEE Std C57 से अधिक है।12.28TM-2005 और
आईईईई एसटीडी
C57.12.29TM-2005 मानक (केवल स्टेनलेस स्टील इकाइयां)
■ आईईईई स्टैंडर्ड सी 57 के साथ पूर्ण अनुपालन।12.28TM-2005 मानक के लिए आवरण की अखंडता की आवश्यकताएं
■स्वचालित दबाव राहत उपकरण
■तरल पदार्थ भरने और निकालने के प्रावधान
■लेजर उत्कीर्ण नाम की पट्टिका
■आसान संरेखण के लिए फ्लोटिंग लॉक जेब
■डेकल बुशिंग के नाम
■वेल्डेड गुंबददार टैंक कवर
■गैर संक्षारक सामग्री की टंपर स्ट्रिप्स
■मुकुटयुक्त टैंक
■हटाए जाने योग्य सीढ़ी
■स्टेनलेस स्टील उठाने के प्रावधानों को हटा दिया गया
■स्टेनलेस स्टील के पिन और बैरल के साथ हिंगिंग डोर
■X2 से टैंक ग्राउंड तक ग्राउंड स्ट्रैप
■मृत सामने के कोहनी कनेक्टर्स के लिए एचवी बुशिंग कुएं

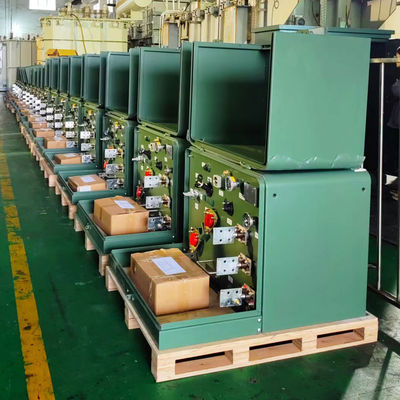

उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
