क्षमता: | 167 के.वी.ए | प्राथमिक वोल्टेज: | 12470जीआरडीवाई/7200 |
---|---|---|---|
माध्यमिक वोल्टेज: | 240/120V | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
इन्सुलेशन रेटिंग: | कक्षा ई इन्सुलेशन - 120°C, 248°F | शीतलन प्रणाली: | ओनान/केएनएएन |
ध्वनि का स्तर: | 55 डीबीए | दक्षता: | ≥99.10 |
हाई लाइट: | 167 केवीए पैड माउंटेड डिस्ट्रीब्यूशन ट्रांसफार्मर,डीओई पैड माउंटेड डिस्ट्रीब्यूशन ट्रांसफार्मर,240 वी तेल प्रकार का ट्रांसफार्मर |

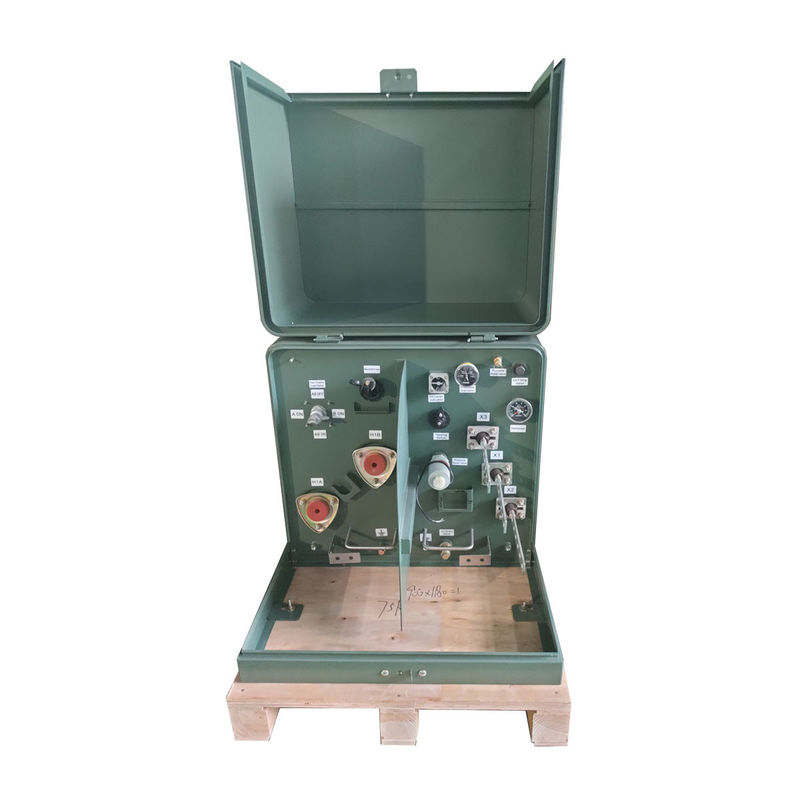

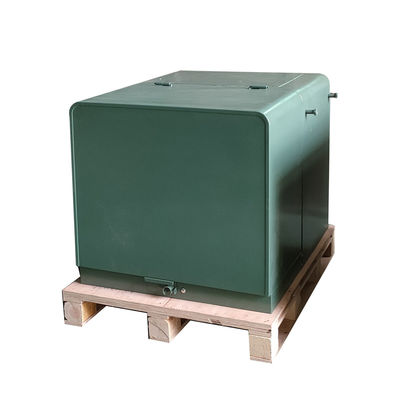

167Kva सिंगल फेज पैड माउंटेड डिस्ट्रीब्यूशन ट्रांसफार्मर 12470v से 240v IEEE ANSI DOE मानक
उत्पाद का वर्णन
उन्नत प्रक्रिया उपकरण, सामग्री चयन और कुशल निर्माण को विस्तृत करता है, जिससे ट्रांसफार्मर की मात्रा कम, वजन कम, कम हानि, कम आंशिक डिस्चार्ज होता है,कम शोर की विशेषताएं.
उत्पाद की गुणवत्ता बेहतर है, ऊर्जा की बचत और पर्यावरण संरक्षण। आसान स्थापना और रखरखाव, विश्वसनीय संचालन और प्रभावी रूप से उत्पादों की परिचालन लागत को कम किया।
विनिर्देश
एकल चरण पैड घुड़सवार ट्रांसफार्मर विनिर्देश | ||||||||
रेटिंग | उच्च वोल्टेज ((kV) | कोई लोड हानि नहीं | लोड पर हानि | ऊँचाई | गहराई | चौड़ाई | तेल वजन ((किग्रा) | कुल वजन ((किग्रा) |
(kVA) | (मिमी) | (मिमी) | (मिमी) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 या अन्य |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 केवीए | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
डिजाइन चित्र
विशेषता
1) सिंगल फेज पैड माउंट ट्रांसफार्मर टैंक कोटिंग C57 से अधिक है,12.8 और C57,12.29आईईईई सी 57 के पूर्ण अनुपालन में।12.28 कैबिनेट अखंडता मानक.
2) लूप फ़ीड ऑपरेशन के लिए दो बाहरी क्लैंप यूनिवर्सल उच्च वोल्टेज बुशिंग कुएं या रेडियल फ़ीड ऑपरेशन के लिए एक बाहरी क्लैंप बुशिंग कुएं।
3) तीन बाहरी रूप से क्लैंप किए गए कम वोल्टेज बुशिंग्स, जिसमें एक पूरी तरह से अछूता तटस्थ टर्मिनल और हटाने योग्य ग्राउंड स्ट्रैप शामिल है।
4) उभरा हुआ बुशिंग माउंट; रिसेस्ड तेल डिब्बे तल।
5) घुमावदार, फ्लश-माउंटेड स्टेनलेस स्टील लिफ्टिंग प्रावधान
6) स्वचालित दबाव राहत उपकरण।
7) ऑक्सीकरण अवरोधक के साथ विद्युत ग्रेड खनिज तेल।
8) संक्षारण प्रतिरोधी स्टेनलेस स्टील के हिंज पिन और बैरल के साथ हटाने योग्य हुड हल्के स्टील के आवरण और स्टेनलेस स्टील हार्डवेयर के साथ फिक्स्ड हटाने योग्य बेंच फ्रंट पैनल एक्सेसरीज माउंटिंग ब्रैकेट.
9) पानी के प्रतिधारण को रोकने के लिए हुड और तेल डिब्बे पर गुंबददार शीर्ष सतहें।
10) तेल भरने/तेल स्तर प्लग; तेल निकासी प्लग; टैंक ग्राउंडिंग प्रावधान।
11) कैप्टिव पेंटा-हेड सुरक्षा बोल्ट, फ्लोटिंग नट और पेंडलॉक प्रावधान के साथ संक्षारण प्रतिरोधी तालाबंदी संयोजन।
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
