क्षमता: | 100 केवीए | प्राथमिक वोल्टेज: | 12.47kv 13.2kv 13.8kv 19.92kv 24.94kv 34.5kv |
---|---|---|---|
माध्यमिक वोल्टेज: | 120V/240V/480V | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
तापमान बढ़ना: | 65 डिग्री सेल्सियस | शीतलन प्रणाली: | ओनान/केएनएएन |
ट्रांसफार्मर फ़ीड प्रकार: | लूप फ़ीड | चरण: | एकल |
हाई लाइट: | पैड माउंटेड ट्रांसफार्मर 100kVA,तेल प्रकार पैड माउंट ट्रांसफार्मर,ओएनएएन तेल प्रकार ट्रांसफार्मर 240V |

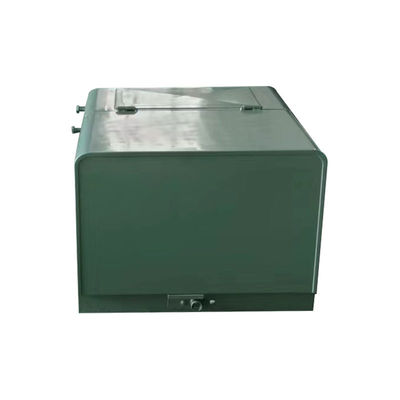

100kVA तेल प्रकार 12470V 240V माध्यमिक एकल चरण पैड माउंट ट्रांसफार्मर
उत्पाद का वर्णन
सिंगल फेज पैड माउंटेड ट्रांसफार्मर तेल-डुबकी वितरण ट्रांसफार्मर है। पारंपरिक ट्रांसफार्मर को बॉक्स-प्रकार के खोल में डिजाइन किया गया है। इसमें छोटे आकार, हल्के वजन,कम शोर, कम हानि, सुरक्षा और विश्वसनीयता.यह व्यापक रूप से आवासीय क्षेत्रों, वाणिज्यिक केंद्रों, अस्पतालों, पार्कों, स्कूलों, आदि में प्रयोग किया जाता है.लूप या रेडियल फीड में उपलब्ध, और मृत सामने हैं,एएनएसआई / सीएसए / आईईईई मानकों को पूरा या उससे अधिक है।
उत्पाद पैरामीटर
एकल चरण पैड घुड़सवार ट्रांसफार्मर विनिर्देश | ||||||||
रेटिंग | उच्च वोल्टेज ((kV) | कोई लोड हानि नहीं | लोड पर हानि | ऊँचाई | गहराई | चौड़ाई | तेल वजन ((किग्रा) | कुल वजन ((किग्रा) |
(kVA) | (मिमी) | (मिमी) | (मिमी) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 या अन्य |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 केवीए | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
उत्पाद डिजाइन
विशेषता
1) सिंगल फेज पैड माउंट ट्रांसफार्मर टैंक कोटिंग C57 से अधिक है,12.8 और C57,12.29आईईईई सी 57 के पूर्ण अनुपालन में।12.28 कैबिनेट अखंडता मानक.

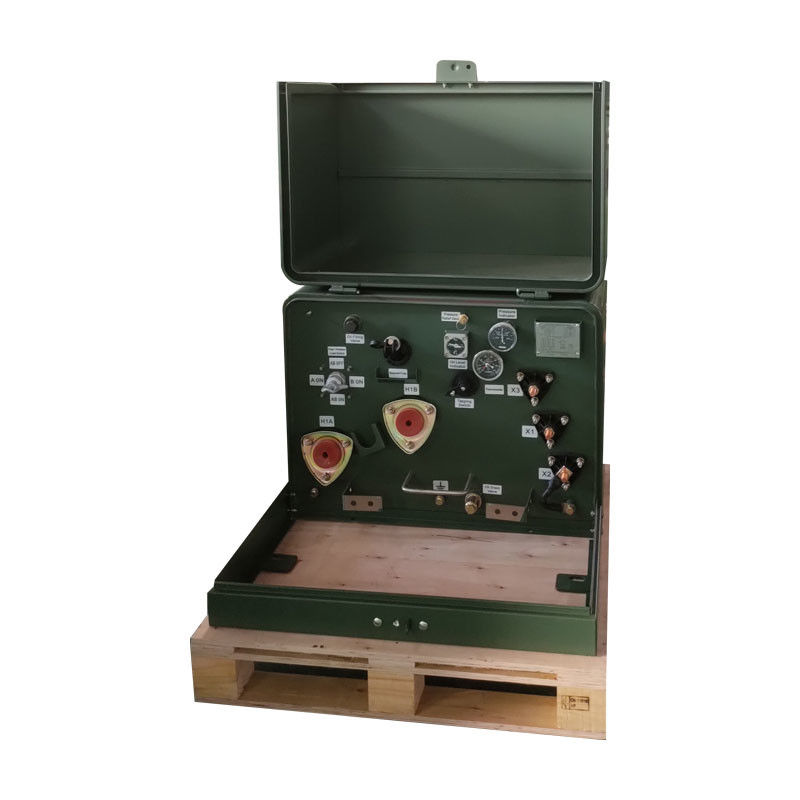

2) लूप फ़ीड ऑपरेशन के लिए दो बाहरी क्लैंप यूनिवर्सल उच्च वोल्टेज बुशिंग कुएं या रेडियल फ़ीड ऑपरेशन के लिए एक बाहरी क्लैंप बुशिंग कुएं।
3) तीन बाहरी रूप से क्लैंप किए गए कम वोल्टेज बुशिंग्स, जिसमें एक पूरी तरह से अछूता तटस्थ टर्मिनल और हटाने योग्य ग्राउंड स्ट्रैप शामिल है।
4) उभरा हुआ बुशिंग माउंट; रिसेस्ड तेल डिब्बे तल।
5) घुमावदार, फ्लश-माउंटेड स्टेनलेस स्टील लिफ्टिंग प्रावधान
6) स्वचालित दबाव राहत उपकरण।
7) ऑक्सीकरण अवरोधक के साथ विद्युत ग्रेड खनिज तेल।
8) संक्षारण प्रतिरोधी स्टेनलेस स्टील के हिंज पिन और बैरल के साथ हटाने योग्य हुड हल्के स्टील के आवरण और स्टेनलेस स्टील हार्डवेयर के साथ फिक्स्ड हटाने योग्य बेंच फ्रंट पैनल एक्सेसरीज माउंटिंग ब्रैकेट.
9) पानी के प्रतिधारण को रोकने के लिए हुड और तेल डिब्बे पर गुंबददार शीर्ष सतहें।
10) तेल भरने/तेल स्तर प्लग; तेल निकासी प्लग; टैंक ग्राउंडिंग प्रावधान।
11) कैप्टिव पेंटा-हेड सुरक्षा बोल्ट, फ्लोटिंग नट और पेंडलॉक प्रावधान के साथ संक्षारण प्रतिरोधी तालाबंदी संयोजन।
सहायक उपकरण

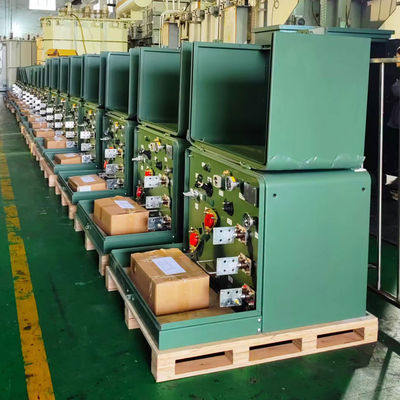

उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
