चरण: | सिंगल फेज़ | निर्धारित क्षमता: | 250kVA या अनुकूलित |
---|---|---|---|
प्राथमिक वोल्टेज: | 4160जीआरडीवाई/2400 | माध्यमिक वोल्टेज: | 240/120V |
शीतलन विधि: | ओएनएएन | प्रतिबाधा वोल्टेज: | 4% |
इन्सुलेशन वर्ग: | ए/ई | दक्षता: | 99.2% |
हाई लाइट: | 240V पैड माउंट ट्रांसफार्मर,4160ग्रिडी पैड माउंट ट्रांसफार्मर,250kva सिंगल फेज ट्रांसफार्मर |

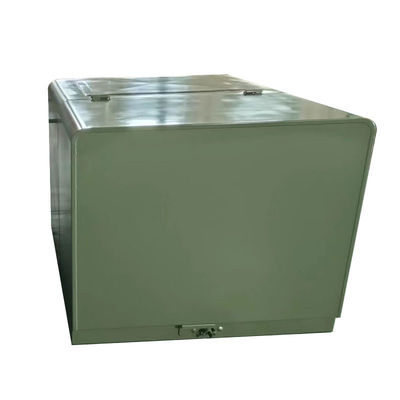

आवासीय उपयोग 250kva 4160Grdy से 240V एकल चरण पैड माउंट ट्रांसफार्मर
संरचना
कारखाने की तस्वीरें
विनिर्देश
एकल चरण पैड माउंट ट्रांसफार्मर विनिर्देश | ||||||||
रेटिंग | उच्च वोल्टेज ((kV) | कोई लोड हानि नहीं | लोड पर हानि | ऊँचाई | गहराई | चौड़ाई | तेल वजन ((किग्रा) | कुल वजन ((किग्रा) |
(kVA) | (मिमी) | (मिमी) | (मिमी) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 या अन्य |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 केवीए | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |

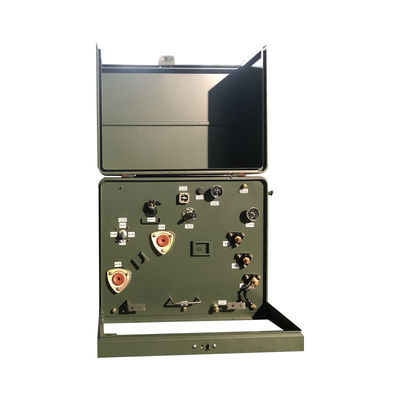

उत्पाद चित्र
सारांश
1) एकल-चरण पैड माउंट ट्रांसफार्मर तेल-डुबकी वितरण ट्रांसफार्मर है।
2) पारंपरिक ट्रांसफार्मर को बॉक्स-टाइप शेल में बनाया गया है।
3)इसके छोटे आकार, हल्के वजन, कम शोर, कम नुकसान, सुरक्षा और विश्वसनीयता की विशेषताएं हैं। इसका व्यापक रूप से आवासीय क्षेत्रों, वाणिज्यिक केंद्रों, अस्पतालों, पार्कों, स्कूलों आदि में उपयोग किया जाता है।
4)एकल चरण पैड पर लगाए गए ट्रांसफार्मर स्व-कूल्ड होते हैं, लूप या रेडियल फीड में उपलब्ध होते हैं, और मृत सामने होते हैं,एएनएसआई / सीएसए / आईईईई मानकों को पूरा करते हैं या उससे अधिक होते हैं।
5)एकल-चरण पैड पर लगाए गए ट्रांसफार्मर को दरवाजे और ताले वाले एक कैबिनेट के अंदर रखा जाता है, जो आमतौर पर बाहर स्थित होते हैं। इन ट्रांसफार्मर को 15-250 kVA के रेटिंग्स के साथ बनाया जाता है।
6)इन सभी वितरण ट्रांसफार्मर तेल-अछूता, सेफ-कूल्ड, लूप या रेडियल फ़ीड में उपलब्ध हैं और मृत-फ्रंट हैं
इन ट्रांसफार्मरों को दो बुनियादी कॉन्फ़िगरेशन में उपलब्ध कराया जाता है, रेडियो और लूप फ़ीड, जिन्हें उस सर्किट के प्रकार के आधार पर चुना जाता है जिस पर ट्रांसफार्मर को इन्सॉल किया जाना है।
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
