| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-167/35 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |

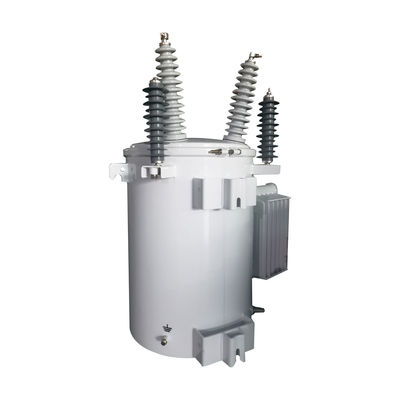

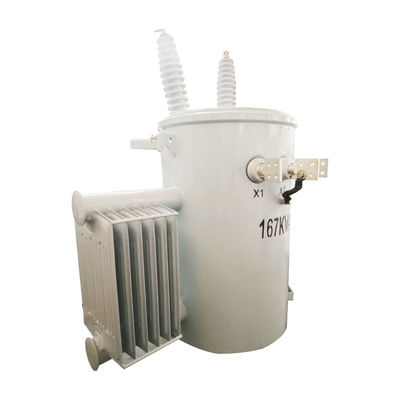

167KVA एकल चरण तेल डूबे हुए ट्रांसफार्मर 34.5KV पोल घुड़सवार
विशेषता
गुणवत्ता प्रणाली आईएसओ 9001 प्रमाणित, डीओई ऊर्जा दक्षता मानक को पूरा करें या एएनएसआई/आईईईई और सीएसए मानकों से अधिक
विनिर्देश
| नाममात्र शक्ति ((KVA) | उच्च | एच.वी. टैप | कम | शॉर्ट सर्किट | कोई भार हानि नहीं ((W) | लोड हानि ((W) | कोई भार धारा नहीं(%) |
| वोल्टेज | रेंज | वोल्टेज | प्रतिबाधा ((%) | ||||
| 5 | 12.47 13.2 13.8 14.4 34.5 |
± 5% ±2x2.5% |
120-240/240-480 /347/600 |
3.5 | 35 | 145 | 4 |
| 10 | 55 | 260 | 3.5 | ||||
| 16 | 65 | 365 | 3.2 | ||||
| 20 | 80 | 430 | 3 | ||||
| 30 | 100 | 625 | 2.8 | ||||
| 40 | 125 | 775 | 2.5 | ||||
| 50 | 150 | 950 | 2.3 | ||||
| 63 | 180 | 1125 | 2.1 | ||||
| 80 | 200 | 1400 | 2 | ||||
| 100 | 240 | 1650 | 1.9 | ||||
| 167 | 285 | 1950 | 1.8 | ||||
| 250 | 365 | 2365 | 1.7 |
पोल माउंटेड ट्रांसफार्मर की क्राफ्ट
1चुंबकीय सर्किट डिजाइन
लोहे के कोर का आकार, आकार, हाइस्टेरिसिस और एडिडी करंट का नुकसान महत्वपूर्ण कारक हैं। चुंबकीय सर्किट को ठीक से डिजाइन करने से ऊर्जा का कुशल प्रसारण और नुकसान कम हो सकता है।
2घुमावदार डिजाइन
डिजाइन प्रक्रिया के दौरान मोड़ों की संख्या, तार सामग्री, इंटरलेयर इन्सुलेशन और वायरिंग विधि जैसे कारकों पर विचार किया जाना चाहिए।एक अच्छी तरह से योजनाबद्ध घुमावदार डिजाइन को लागू करके, ट्रांसफार्मर अधिक भार क्षमता और विश्वसनीयता प्राप्त कर सकता है।
3इन्सुलेशन सामग्री का चयन
सही इन्सुलेशन सामग्री का चयन सुरक्षा और दीर्घायु सुनिश्चित करने के लिए सर्वोपरि है। यह इन्सुलेशन सामग्री का चयन करने के लिए आवश्यक है जो उत्कृष्ट इन्सुलेशन प्रदर्शन प्रदान करते हैं,उच्च तापमान प्रतिरोध, आर्क टूटने प्रतिरोध, और नमी प्रतिरोध।
4. वैक्यूम तेल भरने
एकल-चरण-पोल-माउंटेड ट्रांसफार्मर आम तौर पर वैक्यूम तेल भरने की विधि का उपयोग करते हैं। इसमें ट्रांसफार्मर चिप्स को वैक्यूम के साथ इलाज करना, इन्जेक्शन आइसोलेटिंग तेल, वायु बुलबुले को समाप्त करना,और ट्रांसफार्मर को सील करनावैक्यूम ऑयलिंग प्रक्रिया फायदेमंद है क्योंकि यह ट्रांसफार्मर के इन्सुलेशन प्रदर्शन और थर्मल स्थिरता में वृद्धि करती है, जिससे सेवा जीवन में वृद्धि होती है।
5. ताप उपचार
ट्रांसफार्मर के यांत्रिक गुणों और शक्ति को गर्मी उपचार के माध्यम से बढ़ाया जा सकता है। यह प्रक्रिया सामग्री की संगठनात्मक संरचना को बदल देती है,तनाव और विरूपण को कम करते हुए इसकी कठोरता और पहनने के प्रतिरोध को बढ़ाना.
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
