| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | WINLEY |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | डी-50/13 |
| न्यूनतम आदेश मात्रा: | एक इकाई |
| मूल्य: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| प्रसव के समय: | तीस दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000सेट/माह |
| क्षमता: | 10KVA से 500KVA तक उपलब्ध | ठंडा करने का तरीका: | ओनान/केएनएएन |
|---|---|---|---|
| आवृत्ति: | 50हर्ट्ज/60हर्ट्ज | प्रतिबाधा वोल्टेज: | ≤4% |
| प्राथमिक वोल्टेज: | 13200जीआरडीवाई/7620 | माध्यमिक वोल्टेज: | 120/240 वी |
| तापमान बढ़ना: | 65 डिग्री सेल्सियस | घुमावदार सामग्री: | ताँबा |
| हाई लाइट: | तेल प्रकार वितरण ट्रांसफार्मर 50kva,तेल प्रकार वितरण ट्रांसफार्मर 13.2kV,पोल माउंटेड डिस्ट्रीब्यूशन ट्रांसफार्मर |
||

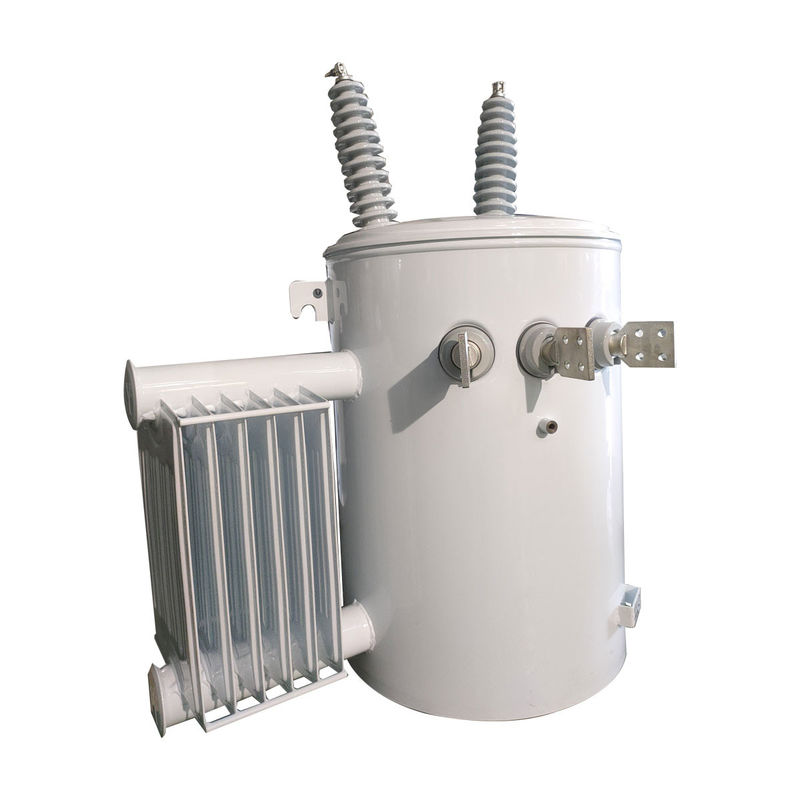

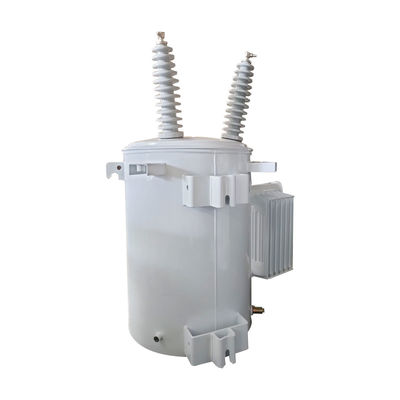

50kva स्टेप डाउन सिंगल फेज पोल माउंट तेल प्रकार वितरण ट्रांसफार्मर 13.2Kv
मुख्य डेटा
| 13.2kV 50 kVA पोल माउंटेड ट्रांसफार्मर विनिर्देश | |||
| ऊर्जा दक्षता | ANSI C57.12 | कोई भार हानि नहीं | 160W |
| मानक | आईईईई सी57.12.20 | भार हानि पर | 520W |
| पावर रेटिंग | 50 kVA | कुल हानि | 680W |
| एचवी वोल्टेज | 13.8kV | आवृत्ति | 60 हर्ट्ज |
| एलवी वोल्टेज | 120/240 वोल्ट | वेक्टर समूह | II6 |
| HV BIL | 95kV | रंग | ग्रे |
| LV BIL | 30kV | टैंक और सहायक उपकरण | 185 किलो |
| लम्बाई | 610 मिमी | तेल का भार | 75 किलो |
| चौड़ाई | 710 मिमी | कुल वजन | 320 किलो |
| ऊँचाई | 1000 मिमी | प्रतिबाधा | 2.40 प्रतिशत |
| ध्रुवीयता | योजक | एचवी एलवी घुमावदार | तांबा |
प्रदर्शन विशेषता
एकल-चरण पोल-माउंटेड ट्रांसफार्मर तीन-चरण ट्रांसफार्मर की तुलना में भिन्न शक्ति वितरण आवश्यकताओं और भार विशेषताओं के कारण छोटे होते हैं। आकार क्षमता और नुकसान से प्रभावित होता है,उच्च क्षमता वाले ट्रांसफार्मरों के साथ जिन्हें घटकों और शीतलन तंत्रों को समायोजित करने के लिए बड़े आयामों की आवश्यकता होती है. कुशल शक्ति संचरण के लिए नुकसान को कम करना भौतिक आकार को प्रभावित करता है। अंततः ट्रांसफार्मर का आकार चरण विन्यास, शक्ति क्षमता, दक्षता आवश्यकताओं से निर्धारित होता है,और इससे जुड़े घाटेये कारक विश्वसनीय बिजली वितरण सुनिश्चित करने के लिए इष्टतम डिजाइन को आकार देते हैं।
सिंगल-फेज पोल-माउंटेड ट्रांसफार्मर का आकार पावर क्षमता के आधार पर भिन्न होता है, आमतौर पर 10 kVA से 333 kVA तक होता है। भौतिक आयाम इन्सुलेशन प्रकार जैसे कारकों से प्रभावित होते हैं,शीतलन विधि, और विशिष्ट डिजाइन आवश्यकताएं।
विनिर्देश
| एकल-चरण पोल माउंटेड वितरण ट्रांसफार्मर के लिए तांत्रिक डेटा | ||||||||
| शक्ति (KVA) | उच्च वोल्टेज (V) | कम वोल्टेज (V) | घाटा ((W) | आयाम ((मिमी) | वजन | |||
| नो लोड हानि | लोड पर हानि | W | D | H | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
