चरण: | तीन फ़ेज़ | ठंडा करने का तरीका: | ओनान/केएनएएन |
---|---|---|---|
आवृत्ति: | 50हर्ट्ज/60हर्ट्ज | इन्सुलेशन स्तर: | इ |
क्षमता: | 45 केवीए | प्राथमिक वोल्टेज: | 13200जीआरडीवाई/7620 |
माध्यमिक वोल्टेज: | 208वाई/120 | तापमान बढ़ना: | 65 ℃ |
हाई लाइट: | तेल प्रकार का पावर डिस्ट्रीब्यूशन ट्रांसफार्मर,पैड माउंटेड पावर डिस्ट्रीब्यूशन ट्रांसफार्मर,45kva तेल प्रकार का ट्रांसफार्मर |

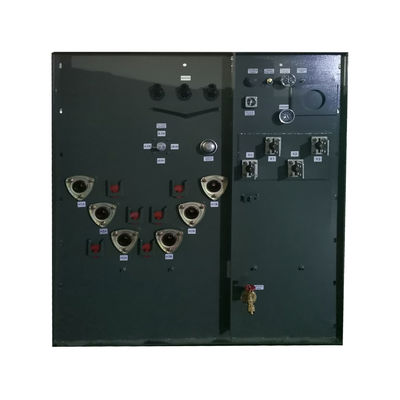

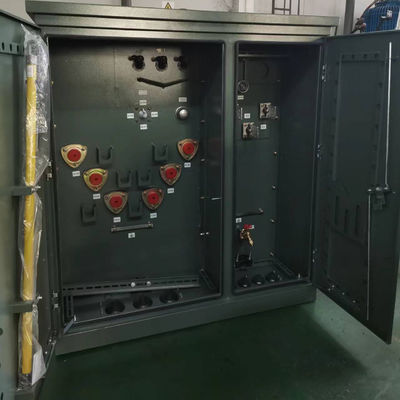

45KVA तीन चरण पैड माउंट तेल प्रकार ट्रांसफार्मर लूप फ़ीड प्रकार संयुक्त वितरण ट्रांसफार्मर
प्रदर्शन
1)कोई तेल भंडारण टैंक नहीं है, ट्रांसफार्मर की ऊंचाई कम है,इंस्टॉलेशन स्पेस और परिवहन लागत को बचा सकता है।
2) लहरदार रेडिएटर की लोच तापमान परिवर्तन के कारण तेल मात्रा परिवर्तन की भरपाई कर सकती है।
3)बॉक्स वोल्डेड रेडिएटर टैंक है, जिसमें न केवल शीतलन का कार्य होता है, बल्कि 'श्वास' का भी कार्य होता है।
4) ट्रांसफार्मर तेल हवा से संपर्क नहीं करता है,जो प्रभावी रूप से ऑक्सीजन और पानी को ट्रांसफार्मर में डूबने से रोकता है और प्रदर्शन में गिरावट का कारण बनता है (सामग्री और तेल की उम्र बढ़ने).
5) उच्च और निम्न वोल्टेज वाइंडिंग की नई संरचना, तेल ट्यूब और कनेक्शन के लिए उचित व्यवस्था जो यांत्रिक शक्ति की क्षमता को बढ़ाती है और शॉर्टकट विरोधी है।
6)हम एक बेहतर शीतलन प्रभाव पैदा करने के लिए अनुदैर्ध्य तेल पथ के साथ सर्पिल लूप का उपयोग करते हैं।हम विरोधी शॉर्ट सर्किट बिजली क्षमता को मजबूत करने के लिए लूप के टर्मिनल चेहरे के प्रभावी समर्थन में सुधार.
मुख्य डेटा
ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
चरण | तीन चरण |
क्षमता | 45 केवीए |
वेक्टर समूह | यिनयिन0 |
प्राथमिक वोल्टेज | 13200GrdY/7620 |
प्राथमिक वोल्टेज वर्ग | 15 केवी वर्ग |
प्राथमिक फासोर | मिट्टी से बना वाई |
माध्यमिक वोल्टेज | 208Y/120 |
माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
आवृत्ति | 60 हर्ट्ज |
तापमान में वृद्धि | 65°C |
इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
प्रतिबाधा | 4.5 प्रतिशत |
लोड ब्रेक स्विच रेटिंग | 200-एम्पियर, 15 केवी |
दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, सीएसए मानकों को पूरा करता है एएनएसआई/आईईईई मानकों को पूरा करता है |
के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
द्रव (तेल) क्षमता* | 70 गैलन |
द्रव (तेल) का भार* | ५३९ पाउंड |
घुमावदार सामग्री | एल्यूमीनियम |
परिवेश तापमान रेटिंग | 40°C |
ध्वनि स्तर | 48 डीबीए |
संलग्नक रेटिंग | NEMA 3R मौसम प्रतिरोधी वायरिंग कैबिनेट, सील टैंक |
आयाम* | 68-डब्ल्यू x 39-डी x 50-एच |
सूखा वजन (तेल सहित) * | 663 पाउंड |
कुल वजन (तरल भरकर) * | 1701 पाउंड |
दक्षता % | 99.00% |
कोई भार हानि नहीं (वाट में) | +/- 114W |
100% पर पूर्ण भार हानि (वाट में) | +/- 570W |
कुल भार हानि (वाट में) 100% पर | +/- 684W |
विनिर्देश
नामित क्षमता | हानि | आयाम ((मिमी) | वजन ((किलो) | ||||
नो लोड हानि ((W) | लोड पर हानि | W | D | H | तेल का भार (एल) | कुल वजन (किग्रा) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
कारखाना परीक्षण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
