निर्धारित क्षमता: | 150 केवीए | प्राथमिक वोल्टा: | 13800V या Customeizd |
---|---|---|---|
माध्यमिक वोल्टेज: | 208V | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
ठंडा करने का तरीका: | ओनान/केएनएएन | प्रतिबाधा वोल्टेज: | 4.5% |
ट्रांसफार्मर फ़ीड प्रकार: | लूप फ़ीड | इन्सुलेशन रेटिंग: | कक्षा ई इन्सुलेशन - 120°C, 248°F |
हाई लाइट: | 150KVA पैड माउंट इलेक्ट्रिकल ट्रांसफार्मर,पैड माउंट इलेक्ट्रिकल ट्रांसफार्मर 13.8 केवी,तेल में डूबा विद्युत ट्रांसफार्मर |

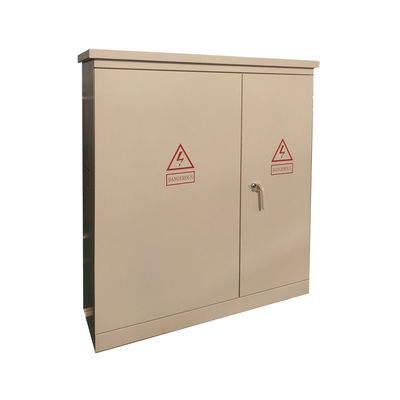

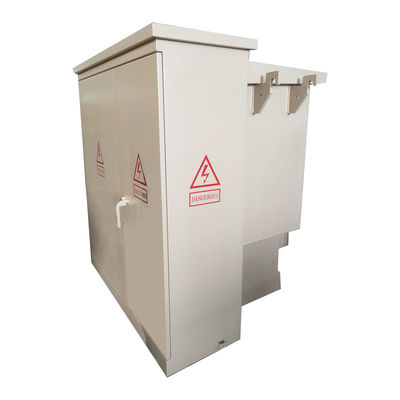

150KVA तीन चरण पैड माउंट इलेक्ट्रिकल ट्रांसफार्मर तेल 13.8KV डुबोया
विशेषता

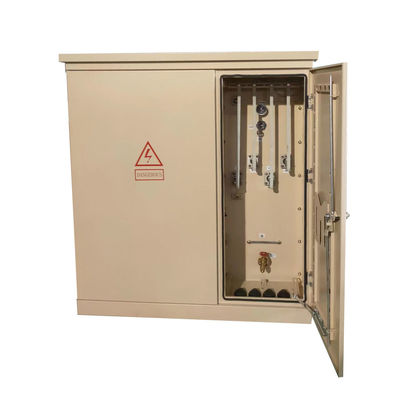

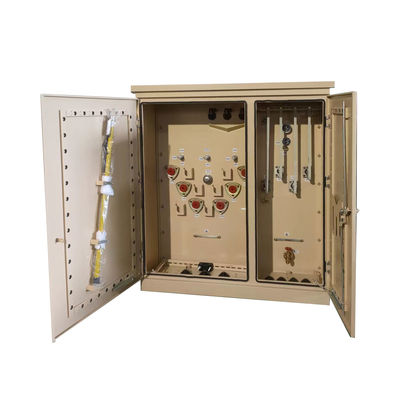

1. समापन कनेक्शन
1) प्राथमिक बिजली केबल को कोहनी कनेक्टरों से जोड़ा जाता है।
2) लोडब्रेक सम्मिलन के साथ बाहरी रूप से क्लैंप किए गए बुशिंग कुएं।
3) पूर्ण लोडब्रेक या गैर लोडब्रेक बुशिंग।
4) द्वितीयक समापन NEMA 4-छेद, 6-छेद, 8-छेद, 10-छेद या 12-छेद के पैड के साथ बाहरी रूप से क्लैंप किए गए बुशिंग, पैड समर्थन उपलब्ध हैं।
2सुरक्षा यंत्र
1) बायोनेट फ्यूज आंशिक रेंज करंट लिमिटिंग फ्यूज।
2) स्वचालित क्रिया दबाव राहत उपकरण।
3) तेल स्तर मापक।
4) तेल तापमान माप।
5) प्रेशर वैक्यूम गेज।
6) नमूना लेने वाला निकासी वाल्व।
7)वितरण वर्ग, धातु ऑक्साइड रोधी, 3-36 केवी।
8)वितरण वर्ग, वाल्व प्रकार के बिजली रोधी, 3-27 kV।
3प्राथमिक स्विचिंग
१.५ पोजीशन टैप चेंजर।
2)4 स्थिति भार ब्रेक स्विच,एक गर्म छड़ी संचालित किया जा सकता है और मरम्मत और रखरखाव में लचीलापन की अनुमति देता है।
मुख्य डेटा
ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
चरण | तीन चरण |
क्षमता | 150 केवीए |
वेक्टर समूह | DYN1 |
प्राथमिक वोल्टेज | 13800V |
प्राथमिक वोल्टेज वर्ग | 15 केवी वर्ग |
माध्यमिक वोल्टेज | 208Y/120 |
माध्यमिक बीआईएल | 30 केवी |
आवृत्ति | 60 हर्ट्ज |
तापमान में वृद्धि | 65°C |
इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
टैप चेंजर | 5-पोजीशन टैप चेंजर |
प्रतिबाधा (सामान्य) | 1०.२-६.०% विशिष्ट |
घुमावदार सामग्री | तांबा |
परिवेश तापमान रेटिंग | 40°C |
ध्वनि स्तर | 55 डीबीए |
दक्षता % | 99१०% |
विनिर्देश
तीन चरण पैड माउंट किए गए ट्रांसफार्मर के लिए तांत्रिक डेटा | |||||||
नामित क्षमता | हानि | आयाम ((मिमी) | वजन ((किलो) | ||||
नो लोड हानि ((W) | लोड पर हानि | W | D | H | तेल का भार (एल) | कुल वजन (किग्रा) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
