निर्धारित क्षमता: | 50KVA या अनुकूलित | चरण: | सिंगल फेज़ |
---|---|---|---|
प्राथमिक वोल्टेज: | 12470जीआरडीवाई/7200 या अनुकूलित | माध्यमिक वोल्टेज: | 240/120V या अनुकूलित |
आवृत्ति: | 60 हर्ट्ज / 50 हर्ट्ज | इन्सुलेशन स्तर: | ए/ई |
तापमान बढ़ना: | 65 डिग्री सेल्सियस | चारा: | फंदा |
हाई लाइट: | पैड माउंटेड ट्रांसफार्मर 240V,50KVA पैड माउंटेड ट्रांसफार्मर,पैड माउंटेड तेल डूबे हुए ट्रांसफार्मर |

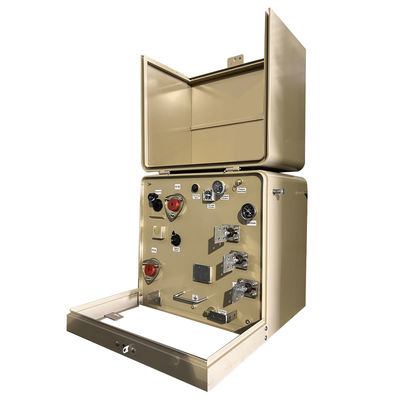

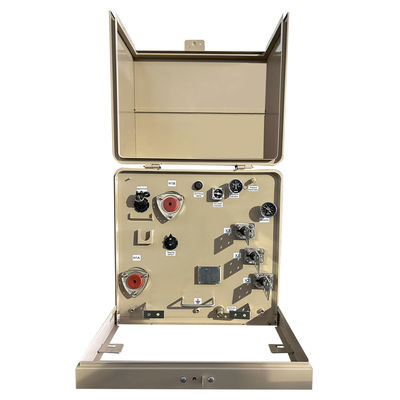

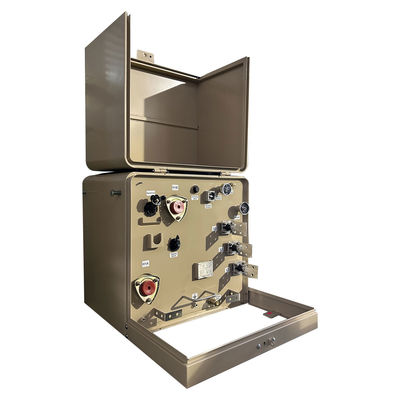

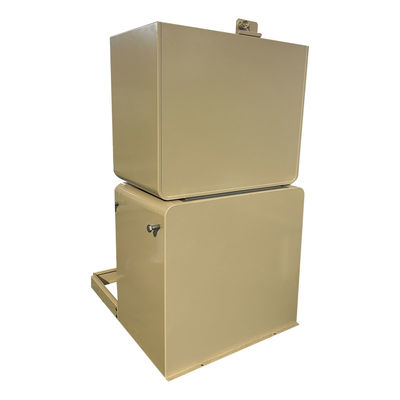

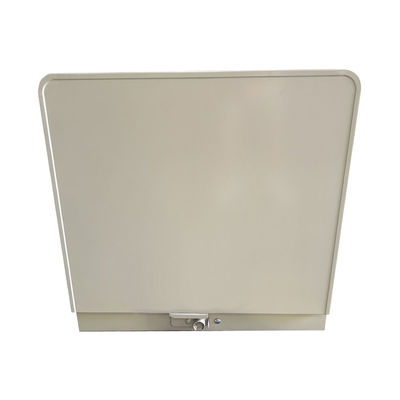

तेल में डूबा हुआ 25KVA/50KVA/75KVA सिंगल फेज़ पैड माउंटेड ट्रांसफार्मर
संक्षिप्तीकरण
1) सिंगल फेज़ पैड माउंटेड ट्रांसफार्मर एक कैबिनेट के अंदर दरवाजे और ताले के साथ रखे जाते हैं, जो आमतौर पर बाहर स्थित होते हैं।ये ट्रांसफार्मर 25-250 केवीए की रेटिंग के साथ निर्मित होते हैं।
2) इनमें से सभी वितरण ट्रांसफार्मर ऑयल-इंसुलेटेड, सेफ-कूल्ड, लूप या रेडियल फीड में उपलब्ध हैं, और डेड-फ्रंट हैं
3) ये ट्रांसफार्मर दो बुनियादी विन्यास रेडिया और लूप फीड में आते हैं, जिनका चयन सर्किट के प्रकार के आधार पर किया जाता है जिस पर ट्रांसफार्मर लगाए जाएंगे।
विनिर्देश
25kva-500kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर | ||||||
रेटेड कैप सिटी (केवीए) | उच्च | कम वोल्टेज(v) | कनेक्शन चिह्न | मानक | शॉर्ट-सर्किट प्रतिबाधा(%) | क्षमता |
वोल्टेज(v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | आईईईई/एएनएसआई/डीओई | 1.0-4.5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
विशेषता
1)सिंगल फेज पैड माउंटेड ट्रांसफार्मर टैंक कोटिंग C57,12.8 और C57,12.29 से अधिक है।IEEE C57.12.28 संलग्नक अखंडता मानकों का पूर्ण अनुपालन।
2) लूप फीड ऑपरेशन के लिए दो बाहरी रूप से क्लैंप किए गए यूनिवर्सल हाई-वोल्टेज बुशिंग कुएं या रेडियल फीड ऑपरेशन के लिए एक बाहरी क्लैंप्ड बुशिंग वेल।
3) थ्रेडेड कॉपर स्टड के साथ तीन बाहरी रूप से क्लैंप किए गए लो-वोल्टेज बुशिंग, जिसमें हटाने योग्य ग्राउंड स्ट्रैप के साथ पूरी तरह से इंसुलेटेड न्यूट्रल टर्मिनल भी शामिल है।
4)उभरा हुआ झाड़ी माउंट;धँसा हुआ तेल डिब्बे का निचला भाग।
5) थ्रेडेड, फ्लश माउंटेड स्टेनलेस स्टील उठाने के प्रावधान।
6)स्वचालित दबाव राहत उपकरण।
7) ऑक्सीकरण अवरोधक के साथ विद्युत ग्रेड खनिज तेल।
8) संक्षारण प्रतिरोधी स्टेनलेस स्टील हिंज पिन और बैरल के साथ हटाने योग्य हुड, हल्के स्टील के बाड़े और अलग करने योग्य सिल, स्टेनलेस स्टील हार्डवेयर के साथ बांधा गया, फ्रंट पैनल एक्सेसरी माउंटिंग ब्रैकेट।
9) पानी जमा होने से रोकने के लिए हुड और तेल डिब्बे पर गुंबददार ऊपरी सतह।
10) तेल भरने/तेल स्तर प्लग;तेल नाली प्लग;टैंक ग्राउंडिंग प्रावधान।
11) कैप्टिव पेंटा-हेड सुरक्षा बोल्ट, फ्लोटिंग नट और पैडलॉक प्रावधान के साथ संक्षारण प्रतिरोधी लॉकिंग असेंबली।
उत्पादन प्रक्रिया
सामान्य प्रश्न
1. प्रश्न: क्या मुझे नमूना आदेश मिल सकता है?
ए: हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।
2. प्रश्न: लीड टाइम क्या है?
ए: बड़े पैमाने पर उत्पादन का समय 15-25 दिन।
3. प्रश्न: वारंटी कब तक है?
ए: बी/एल से 24 महीने।यदि कोई सहायक उपकरण समस्या है, तो बस क्षतिग्रस्त सहायक उपकरण की तस्वीरें प्रदान करें, फिर हम निःशुल्क सेवा प्रदान करेंगे।उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त होने वाले सामान निःशुल्क प्रदान करेंगे।यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।
4. प्रश्न: क्या OEM/ODM उपलब्ध है?
उत्तर: हाँ, यह है!हम अपनी स्वयं की अनुसंधान एवं विकास टीम के साथ निर्माता हैं, हम ग्राहकों की ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएँ:
एक।अनुकूलित रंग और विशेष कार्य।
बी।अनुकूलित बॉक्स.
सी।ग्राहक का लोगो प्रिंट करें.
डी।उत्पाद के बारे में आपके अन्य विचार, हम उन्हें डिज़ाइन करने और उत्पादन में लगाने में आपकी सहायता कर सकते हैं।उत्पादन से पहले उपरोक्त अनुकूलित सेवाओं की पुष्टि की जानी चाहिए।
5. प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
ए: हमारी कंपनी मुख्य प्रौद्योगिकी का मालिक है, सभी प्रकार के उत्पाद सीई प्रमाणपत्र रखते हैं।हमारे पास पेशेवर इंजीनियर हैं।श्रमिकों को चित्र के अनुसार उत्पाद बनाने की सख्त आवश्यकता होती है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे।हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पाद पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
