चरण: | तीन फ़ेज़ | आवृत्ति: | 60 हर्ट्ज |
---|---|---|---|
इन्सुलेशन स्तर: | ई क्लास | निर्धारित क्षमता: | 225 के.वी.ए |
वेक्टर समूह: | Dyn1 | कूलिंग क्लास: | <i>KNAN;</i> <b>केएनएएन;</b> <i>Self-Cooled</i> <b>स्वयं ठंडा</b> |
मुक़ाबला: | 5.8% | घुमावदार सामग्री: | ताँबा |
हाई लाइट: | 225 KVA तेल प्रकार का ट्रांसफार्मर,पैड माउंट तेल प्रकार ट्रांसफार्मर,तीन चरण ट्रांसफार्मर 4160V |

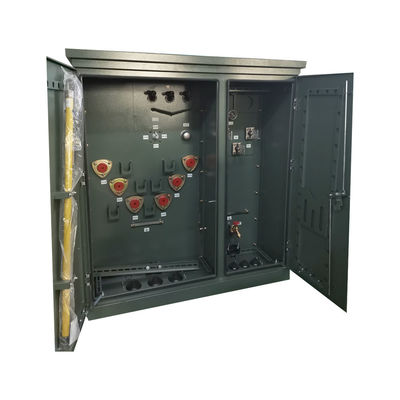

225 केवीए पैड माउंट तीन चरण तेल प्रकार ट्रांसफार्मर 4160V से 480
प्रदर्शन विशेषता
1) कोई तेल भंडारण टैंक नहीं है, ट्रांसफार्मर की ऊंचाई कम हो गई है, स्थापना स्थान और परिवहन लागत बचाई जा सकती है।
2) नालीदार रेडिएटर की लोच तापमान परिवर्तन के कारण होने वाले तेल की मात्रा में बदलाव की भरपाई कर सकती है।
3) बॉक्स नालीदार रेडिएटर टैंक है, इसमें न केवल शीतलन कार्य है बल्कि 'श्वास' कार्य भी है।
4) ट्रांसफार्मर का तेल हवा के संपर्क में नहीं आता है, जो प्रभावी रूप से ऑक्सीजन और पानी को ट्रांसफार्मर में डूबने से रोकता है और प्रदर्शन में गिरावट (सामग्री और तेल की उम्र बढ़ने) का कारण बनता है।
5) उच्च और निम्न वोल्टेज वाइंडिंग की नई संरचना, तेल ट्यूब और कनेक्शन के लिए उचित व्यवस्था जो यांत्रिक शक्ति और एंटी-शॉर्टकट की क्षमता को बढ़ाती है।
6) हम बेहतर शीतलन प्रभाव उत्पन्न करने के लिए अनुदैर्ध्य तेल पथ के साथ सर्पिल लूप का उपयोग करते हैं।हम एंटी-शॉर्ट सर्किट बिजली क्षमता को मजबूत करने के लिए लूप के टर्मिनल फेस के प्रभावी समर्थन में सुधार करते हैं।
विनिर्देश
निर्धारित क्षमता | वोल्टेज समूह (केवी) | हानि(किलोवाट) | वजन (किग्रा) | (मिमी) | गेज | ||||||||||
कनेक्शन विधि | भार रहित | भार | अभी कोई बोझ नहीं | प्रतिबाधा वोल्टेज | (एल) | (डब्ल्यू) | (एच) | ||||||||
(केवीए) | एचवी | एल.वी | % | % | % | % | मशीन | तेल | कुल | आयाम | खड़ा | क्षैतिज | |||
50 | 0.4 | Dyn11 Yd11 Dyn5 यिन0 |
0.21 | 1.21 | 2 | 6.50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
उत्पादन प्रक्रिया
सामान्य प्रश्न
1. प्रश्न: क्या मुझे नमूना आदेश मिल सकता है?
ए: हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।
2. प्रश्न: लीड टाइम क्या है?
ए: बड़े पैमाने पर उत्पादन का समय 15-25 दिन।
3. प्रश्न: वारंटी कब तक है?
ए: बी/एल से 24 महीने।यदि कोई सहायक उपकरण समस्या है, तो बस क्षतिग्रस्त सहायक उपकरण की तस्वीरें प्रदान करें, फिर हम निःशुल्क सेवा प्रदान करेंगे।उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त होने वाले सामान निःशुल्क प्रदान करेंगे।यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।
4. प्रश्न: क्या OEM/ODM उपलब्ध है?
उत्तर: हाँ, यह है!हम अपनी स्वयं की अनुसंधान एवं विकास टीम के साथ निर्माता हैं, हम ग्राहकों की ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएँ:
एक।अनुकूलित रंग और विशेष कार्य।
बी।अनुकूलित बॉक्स.
सी।ग्राहक का लोगो प्रिंट करें.
डी।उत्पाद के बारे में आपके अन्य विचार, हम उन्हें डिज़ाइन करने और उत्पादन में लगाने में आपकी सहायता कर सकते हैं।उत्पादन से पहले उपरोक्त अनुकूलित सेवाओं की पुष्टि की जानी चाहिए।
5. प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
ए: हमारी कंपनी मुख्य प्रौद्योगिकी का मालिक है, सभी प्रकार के उत्पाद सीई प्रमाणपत्र रखते हैं।हमारे पास पेशेवर इंजीनियर हैं।श्रमिकों को चित्र के अनुसार उत्पाद बनाने की सख्त आवश्यकता होती है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे।हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पाद पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
