प्रकार: | ऑयल टाइप पैड माउंटेड | अवस्था: | तीन |
---|---|---|---|
मुक़ाबला: | 4.5% | क्षमता: | 1mva |
प्राथमिक वोल्टेज: | 4100V या अनुकूलित | माध्यमिक वोल्टेज: | 480V या अनुकूलित |
आवृत्ति: | 60 हर्ट्ज | तापमान बढ़ना: | 65 डिग्री सेल्सियस |
हाई लाइट: | पैड माउंटेड तीन चरण ट्रांसफार्मर,स्टेप डाउन 3 चरण ट्रांसफार्मर,1 एमवीए तेल प्रकार ट्रांसफार्मर |

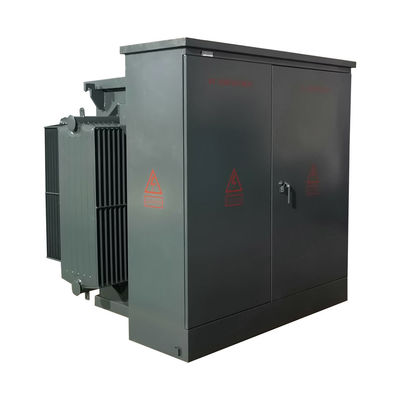

1 एमवीए पैड माउंट थ्री फेज़ ट्रांसफार्मर 4160v से 480v स्टेप-डाउन
विशेषता
1. पेंटाहेड बोल्ट एंट्री असेंबली
2. हाई-फायर प्वाइंट इंसुलेटिंग फ्लूइड
3. गैर-पीसीबी इन्सुलेट द्रव
4. छेड़छाड़ रोधी आवास

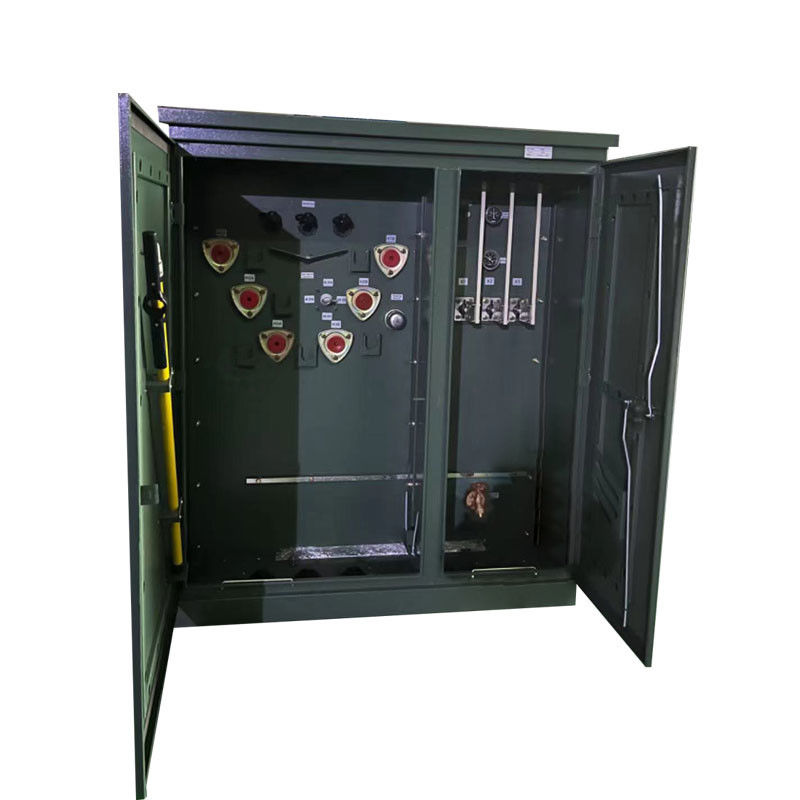

5. टिका हुआ फ्रंट कम्पार्टमेंट दरवाजे, पैड लॉक करने योग्य
6. NEMA 3R वायरिंग कम्पार्टमेंट
7. हॉट स्टिक शामिल, एचवी डोर माउंट
प्रदर्शन विशेषता
1) कोई तेल भंडारण टैंक नहीं है, और ढक्कन तेल आपूर्ति, तेल स्तर संकेत और दबाव रिलीज वाल्व के लिए थ्री-इन-वन डिवाइस से सुसज्जित है।
2) जब ट्रांसफार्मर को पैक किया जाता है, तो ट्रांसफार्मर में नमी को पूरी तरह से हटाने के लिए वैक्यूम ऑयलिंग प्रक्रिया का उपयोग किया जाता है।
3) सील करने के बाद, ट्रांसफार्मर का तेल हवा के संपर्क में नहीं आता है, जो प्रभावी रूप से ऑक्सीजन और पानी को ट्रांसफार्मर में डूबने से रोकता है और प्रदर्शन में गिरावट (सामग्री और तेल की उम्र बढ़ने) का कारण बनता है।
4) बॉक्स नालीदार रेडिएटर टैंक है, इसमें न केवल शीतलन कार्य है बल्कि 'श्वास' कार्य भी है।नालीदार रेडिएटर की लोच तापमान परिवर्तन के कारण होने वाले तेल की मात्रा में परिवर्तन की भरपाई कर सकती है।
विनिर्देश
निर्धारित क्षमता | वोल्टेज समूह (केवी) | हानि(किलोवाट) | वजन (किग्रा) | (मिमी) | गेज | ||||||||||
कनेक्शन विधि | भार रहित | भार | अभी कोई बोझ नहीं | प्रतिबाधा वोल्टेज | (एल) | (डब्ल्यू) | (एच) | ||||||||
(केवीए) | एचवी | एल.वी | % | % | % | % | मशीन | तेल | कुल | आयाम | खड़ा | क्षैतिज | |||
50 | 0.4 | Dyn11 Yd11 Dyn5 यिन0 |
0.21 | 1.21 | 2 | 6.50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
उत्पादन प्रक्रिया
सामान्य प्रश्न
1. प्रश्न: क्या मुझे नमूना आदेश मिल सकता है?
ए: हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।
2. प्रश्न: लीड टाइम क्या है?
ए: नमूना समय 3-7 दिन, हम आम तौर पर डीएचएल, यूपीएस, फेडेक्स इत्यादि द्वारा जहाज करते हैं।बड़े पैमाने पर उत्पादन का समय 7-25 दिन।
3. प्रश्न: वारंटी कब तक है?
ए: बी/एल से 24 महीने।यदि कोई सहायक उपकरण समस्या है, तो बस क्षतिग्रस्त सहायक उपकरण की तस्वीरें प्रदान करें, फिर हम निःशुल्क सेवा प्रदान करेंगे।उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त होने वाले सामान निःशुल्क प्रदान करेंगे।यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।
4. प्रश्न: क्या OEM/ODM उपलब्ध है?
उत्तर: हाँ, यह है!हम अपनी स्वयं की अनुसंधान एवं विकास टीम के साथ निर्माता हैं, हम ग्राहकों की ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएँ:
एक।अनुकूलित रंग और विशेष कार्य।
बी।अनुकूलित बॉक्स.
सी।ग्राहक का लोगो प्रिंट करें (MOQ:≥10pcs)।
डी।उत्पाद के बारे में आपके अन्य विचार, हम उन्हें डिज़ाइन करने और उत्पादन में लगाने में आपकी सहायता कर सकते हैं।उत्पादन से पहले उपरोक्त अनुकूलित सेवाओं की पुष्टि की जानी चाहिए।
5. प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
ए: हमारी कंपनी मुख्य प्रौद्योगिकी का मालिक है, सभी प्रकार के उत्पाद सीई प्रमाणपत्र रखते हैं।हमारे पास पेशेवर इंजीनियर हैं।श्रमिकों को चित्र के अनुसार उत्पाद बनाने की सख्त आवश्यकता होती है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे।हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पाद पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
