निर्धारित क्षमता: | 100VA~5000KVA | चरण: | तीन |
---|---|---|---|
बाड़ों की सुरक्षा का स्तर: | NEMA3R | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
इन्सुलेशन वर्ग: | एफ/एच | सामग्री: | ताँबा |
प्रमाणपत्र: | उल, सीई, आईएसओ | मानक: | एएनएसआई,आईईसी |
हाई लाइट: | 2500KVA ड्राई टाइप आइसोलेशन ट्रांसफार्मर,ड्राई टाइप आइसोलेशन ट्रांसफार्मर NEMA3R,ANSI ड्राई टाइप ट्रांसफार्मर |

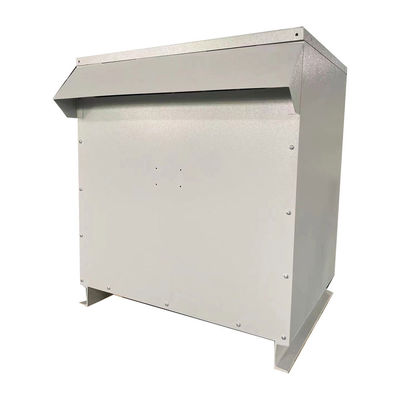

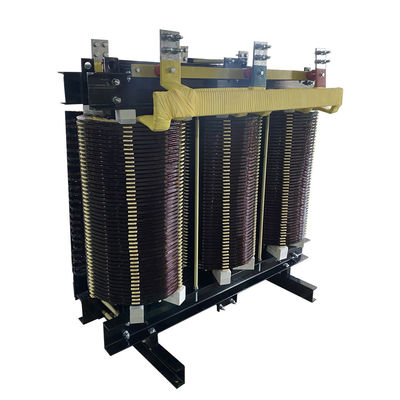

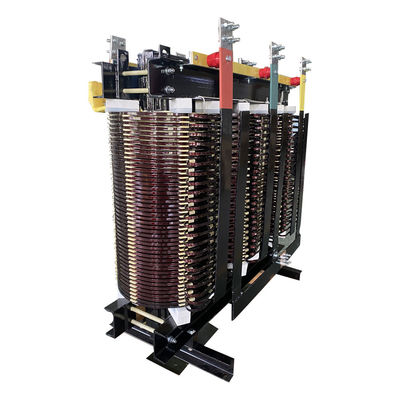

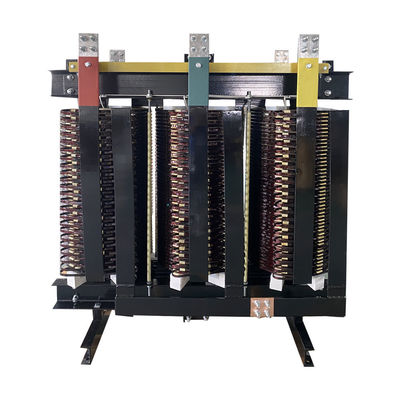

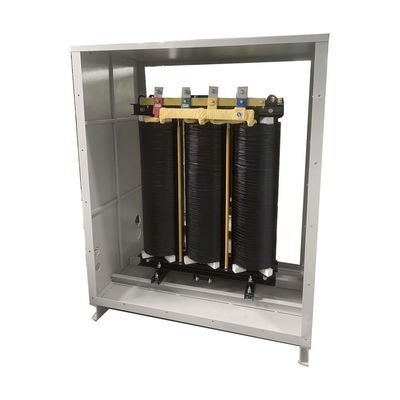

2500KVA थ्री फेज ड्राई टाइप आइसोलेशन ट्रांसफार्मर NEMA3R
विशेषता
1ट्रांसफार्मर की ऊर्जा खपत दक्षता 99.26% तक पहुंच जाती है, जो सामान्य उत्पादों की तुलना में 8-15 प्रतिशत अंक अधिक है।
2घेर AWS प्रमाणीकरण (अमेरिकन इलेक्ट्रोटेक्निकल एसोसिएशन प्रमाणीकरण) की आवश्यकताओं को पूरा करता है, इसका भार-रक्षण, गर्मी अपव्यय,और वर्षा प्रतिरोधी प्रदर्शन NEMA3R मानकों (उत्तरी अमेरिका में बाहरी संलग्नक के लिए आवश्यकताओं) को पूरा करते हैं.
3उच्च सुरक्षा - वीपीआई ट्रांसफार्मर में कोई ज्वलनशील राल नहीं है, हेलोजन मुक्त, गैर-दहन समर्थन, और उपयोग में लौ retardant। यह विस्फोट नहीं करेगा और विषाक्त गैसों को जारी करेगा,पर्यावरण को नुकसान नहीं पहुंचाएगा, अन्य उपकरण, और मानव शरीर, और तापमान, धूल और प्रदूषण के प्रति असंवेदनशील है।
4. ऑपरेशन का आंशिक निर्वहन छोटा है और कभी भी फट नहीं जाएगा। इसकी सुरक्षा विशेषताएं विशेष रूप से उच्च अग्नि सुरक्षा आवश्यकताओं और उच्च जनसंख्या घनत्व वाले स्थानों के लिए उपयुक्त हैं।
मुख्य डेटा
उत्पाद का नाम | 2500KVA थ्री फेज ड्राई टाइप आइसोलेशन ट्रांसफार्मर NEMA3R |
प्रकार | सूखा प्रकार |
घुमावदार सामग्री | तांबे का तार या एल्यूमीनियम का तार |
क्षमता | 25KVA-2500KVA |
इनपुट वोल्ट | अनुकूलित |
आउटपुट वोल्टेज | अनुकूलित |
आवृत्ति | 50/60 हर्ट्ज |
कनेक्शन प्रकार | DYN11/YYN0 |
इन्सुलेशन स्तर | एफ/एच |
संलग्नक सुरक्षा स्तर | NEMA3R |
दबाव-टाइट परीक्षण | प्राथमिक से द्वितीयक2.5KV/मिनट; |
प्राथमिक से सुरक्षा ग्राउंड2.5KV/min; | |
सुरक्षा ग्राउंड के लिए माध्यमिक1.5KV/मिनट | |
इन्सुलेशन प्रतिरोध | प्राथमिक से द्वितीयक 2500V>100megohm; |
प्राथमिक से सुरक्षा ग्राउंड 2500V>100megohm; | |
सुरक्षा ग्राउंड के लिए माध्यमिक 1500V>100megohm | |
जमीन का प्रतिरोध | 25A<100milliohm |
प्रेरण प्रतिरोध वोल्टेज परीक्षण | 125 हर्ट्ज / 800 वोल्ट / 60s |
शीतलन विधि | प्राकृतिक या वायु शीतलन |
तापमान में वृद्धि | ≤ 125K |
परिवर्तन अनुपात | < 3% |
वायु वाहक धारा | < 3% |
प्रतिरोध वोल्टेज | लगभग 4.5% |
कुल हानि | 4% |
दक्षता | ८०% - ९९% |
परिचालन तापमान | -15°C-40°C (40°C, 90% आर.एच., 56 दिन) |
भंडारण तापमान | -25°C~100°C ((40°C, 90% आर.एच., 56 दिन) |
प्रमाणपत्र | यूएल, सीई, आईएसओ |
विनिर्देश
नामित क्षमता | उच्च वोल्टेज | कम | कनेक्शन चिह्न | कोई भार हानि नहीं | लोड पर हानि | कोई भार धारा नहीं | वजन | शॉर्ट सर्किट प्रतिरोध |
(KVA) | (KV) | वोल्टेज | (डब्ल्यू) | (डब्ल्यू) | (%) | (किलोग्राम) | (%) | |
(KV) | ||||||||
10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Yyn0 |
0.15 | 0.325 | 4.1 | 130 | 4 |
30 | 0.215 | 0.75 | 3.2 | 260 | ||||
50 | 0.305 | 1.055 | 2.8 | 315 | ||||
80 | 0.415 | 1.46 | 2.6 | 470 | ||||
100 | 0.45 | 1.665 | 2.4 | 520 | ||||
125 | 0.53 | 1.955 | 2.2 | 585 | ||||
160 | 0.61 | 2.25 | 2.2 | 670 | ||||
200 | 0.7 | 2.675 | 2 | 790 | ||||
250 | 0.81 | 2.915 | 2 | 920 | ||||
315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
2500 | 4.5 | 19.53 | 1.2 | 4955 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
