चरण: | अकेला | निर्धारित क्षमता: | 100 केवीए |
---|---|---|---|
ठंडा करने का तरीका: | <i>ONAN;</i> <b>एक पर;</b> <i>Self-Cooled</i> <b>स्वयं ठंडा</b> | आवृत्ति: | 60 हर्ट्ज |
मुक़ाबला: | 4.5% | इन्सुलेशन वर्ग: | इ |
तापमान बढ़ना: | 65 डिग्री सेल्सियस | सामग्री: | तांबा/एल्यूमीनियम |
हाई लाइट: | सिंगल फेज़ पैड माउंट ट्रांसफार्मर,100KVA पैड माउंट ट्रांसफार्मर,12470GrdY ऑयल टाइप ट्रांसफार्मर |

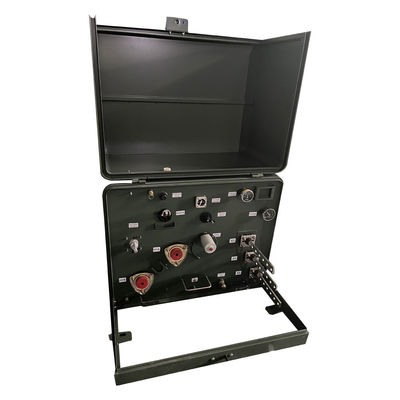

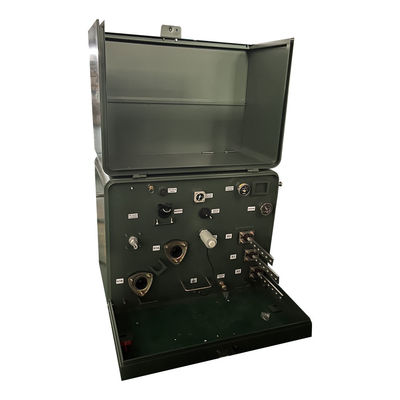

100 केवीए सिंगल फेज पैड माउंट ट्रांसफार्मर ऑयल टाइप 12470GrdY
संक्षिप्तीकरण
सिंगल फेज पैड माउंटेड ट्रांसफार्मर तेल में डूबा हुआ वितरण ट्रांसफार्मर है।पारंपरिक ट्रांसफार्मर को एक बॉक्स-प्रकार के खोल में डिज़ाइन किया गया है।इसमें छोटे आकार, हल्के वजन, कम शोर, कम हानि, सुरक्षा और विश्वसनीयता की विशेषताएं हैं।इसका व्यापक रूप से आवासीय क्वार्टरों, वाणिज्यिक केंद्रों, अस्पतालों, पार्कों, स्कूलों आदि में उपयोग किया जाता है। सिंगल फेज पैड माउंटेड ट्रांसफार्मर स्व-ठंडा होते हैं, लूप या रेडियल फ़ीड में उपलब्ध होते हैं, और डेड फ्रंट होते हैं।एएनएसआई/सीएसए/आईईईई मानकों को पूरा करें या उससे अधिक करें।
विशेषता
1. लूप फीड ऑपरेशन के लिए दो बाहरी रूप से क्लैंप किए गए यूनिवर्सल हाई-वोल्टेज बुशिंग कुएं या रेडियल फीड ऑपरेशन के लिए एक बाहरी रूप से क्लैंप किया गया बुशिंग कुआं।
2. थ्रेडेड कॉपर स्टड के साथ तीन बाहरी रूप से क्लैंप किए गए लो-वोल्टेज बुशिंग, जिसमें हटाने योग्य ग्राउंड स्ट्रैप के साथ पूरी तरह से इंसुलेटेड न्यूट्रल टर्मिनल भी शामिल है।
3. उभरा हुआ झाड़ी माउंट;धँसा हुआ तेल डिब्बे का निचला भाग।
4. स्वचालित दबाव राहत उपकरण।
5. ऑक्सीकरण अवरोधक के साथ विद्युत ग्रेड खनिज तेल।
6. जल प्रतिधारण को रोकने के लिए हुड और तेल डिब्बे पर गुंबददार ऊपरी सतह।
7. तेल भरने/तेल स्तर प्लग;तेल नाली प्लग;टैंक ग्राउंडिंग प्रावधान।
8. कैप्टिव पेंटा-हेड सुरक्षा बोल्ट, फ्लोटिंग नट और पैडलॉक प्रावधान के साथ संक्षारण प्रतिरोधी लॉकिंग असेंबली।
विनिर्देश
निर्धारित क्षमता | वोल्टेज अनुपात | वेक्टर समूह | नो-लोड हानियाँ(किलोवाट) | मुक़ाबला |
30kva | 380v/3kv/6kv/11kv/33kv | Dyn11/Yd11/Yyno | 0.1 | 4% |
50kva | 380v/3kv/6kv/11kv/33kv | Dyn11/Yd11/Yyno | 0.13 | 4% |
100kva | 380v/3kv/6kv/11kv/33kv | Dyn11/Yd11/Yyno | 0.2 | 4% |
200kva | 380v/3kv/6kv/11kv/33kv | Dyn11/Yd11/Yyno | 0.34 | 4% |
315kva | 380v/3kv/6kv/11kv/33kv | Dyn11/Yd11/Yyno | 0.42 | 4% |
500kva | 380v/3kv/6kv/11kv/33kv | Dyn11/Yd11/Yyno | 0.6 | 4% |
1000kva | 380v/3kv/6kv/11kv/33kv | Dyn11/Yd11/Yyno | 1.15 | 4.50% |
1250kva | 6kv/11kv/33kv | Dyn11/Yd11/Yyno | 2 | 4.50% |
2500kva | 11kv/33kv | Dyn11/Yd11/Yyno | 2.3 | 4.50% |
4000kva | 11kv/33kv | Dyn11/Yd11/Yyno | 2.8 | 4.50% |
उत्पादन प्रक्रिया
सामान्य प्रश्न
1. प्रश्न: क्या मुझे नमूना आदेश मिल सकता है?
ए: हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।
2. प्रश्न: लीड टाइम क्या है?
ए: बड़े पैमाने पर उत्पादन का समय 15-25 दिन।
3. प्रश्न: वारंटी कब तक है?
ए: बी/एल से 24 महीने।यदि कोई सहायक उपकरण समस्या है, तो बस क्षतिग्रस्त सहायक उपकरण की तस्वीरें प्रदान करें, फिर हम निःशुल्क सेवा प्रदान करेंगे।उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त होने वाले सामान निःशुल्क प्रदान करेंगे।यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।
4. प्रश्न: क्या OEM/ODM उपलब्ध है?
उत्तर: हाँ, यह है!हम अपनी स्वयं की अनुसंधान एवं विकास टीम के साथ निर्माता हैं, हम ग्राहकों की ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएँ:
एक।अनुकूलित रंग और विशेष कार्य।
बी।अनुकूलित बॉक्स.
सी।ग्राहक का लोगो प्रिंट करें.
डी।उत्पाद के बारे में आपके अन्य विचार, हम उन्हें डिज़ाइन करने और उत्पादन में लगाने में आपकी सहायता कर सकते हैं।उत्पादन से पहले उपरोक्त अनुकूलित सेवाओं की पुष्टि की जानी चाहिए।
5. प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
ए: हमारी कंपनी मुख्य प्रौद्योगिकी का मालिक है, सभी प्रकार के उत्पाद सीई प्रमाणपत्र रखते हैं।हमारे पास पेशेवर इंजीनियर हैं।श्रमिकों को चित्र के अनुसार उत्पाद बनाने की सख्त आवश्यकता होती है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे।हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पाद पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
