Type: | Pad mounted | Primary voltage: | 13800Y/7970V or 13200Y/7620V |
---|---|---|---|
Secondary voltage: | 480Y/277V | Frequency: | 60Hz |
Part: | Live Front or Dead Front | Cooling: | ONAN |
Material: | Alumnium | Power: | 75KVA-3750KVA |
हाई लाइट: | 2500KVA तेल प्रकार ट्रांसफार्मर,60 हर्ट्ज तीन चरण ट्रांसफार्मर,पूर्व छात्र तेल प्रकार ट्रांसफार्मर |

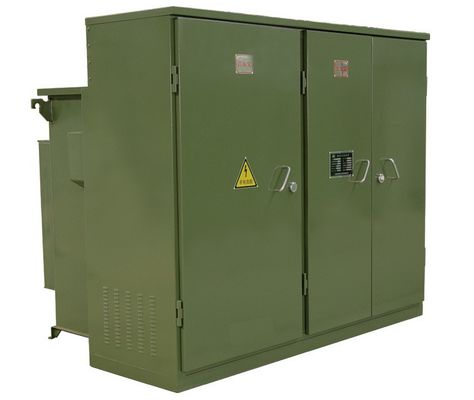

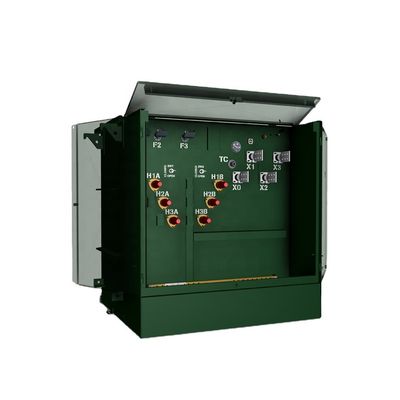

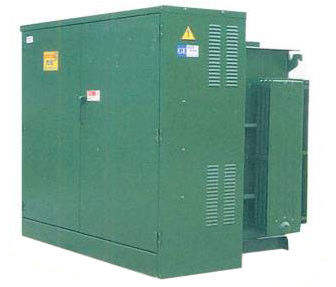

2500KVA थ्री फेज़ ऑयल टाइप ट्रांसफार्मर पैड माउंटेड लाइव फ्रंट डेड फ्रंट
विशेषताएँ:
1) डेड फ्रंट(या लाइव फ्रंट), लूप फीड।
2) 200 amp कुएं और आवेषण।
3) समर्थन के साथ माध्यमिक हुकुम।
4) तेल स्तर नापने का यंत्र।
5) 4 स्थिति लोड ब्रेक स्विच
6) तेल तापमान नापने का यंत्र।
7) दबाव/वैक्यूम गेज।
8) सैम्पलर के साथ ड्रेन वाल्व।
विशिष्टता:
तीन चरण पैड माउंटेड ट्रांसफार्मर के लिए तकनीकी डेटा | ||||||
रेटेड पावर (केवीए) | हानि (डब्ल्यू) | आयाम(मिमी) | वजन (किग्रा) | |||
नो-लोड हानि (डब्ल्यू) | ऑन-लोड हानि (डब्ल्यू) | डब्ल्यू | डी | एच | ||
75 के.वी.ए | 180 | 1250 | 1390 | 910 | 1430 | 645 |
150 के.वी.ए | 280 | 2200 | 1510 | 980 | 1530 | 989 |
300KVA | 480 | 3650 | 1660 | 1080 | 1680 | 1415 |
500KVA | 680 | 5100 | 1810 | 1160 | 1790 | 1905 |
750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 |
1000KVA | 1150 | 10300 | 1651 | 1549 | 1854 | 3235 |
1500KVA | 1640 | 14500 | 2210 | 1470 | 2150 | 5835 |
2000KVA | 2160 | 20645 | 2380 | 1600 | 2220 | 6430 |
2500KVA | 2680 | 27786 | 3070 | 1650 | 2330 | 8865 |
3000KVA | 3300 | 30300 | 3260 | 1850 | 2460 | 11300 |
3750KVA | 4125 | 37875 | 4080 | 2060 | 2680 | 14400 |
विवरण:
हम इस सबस्टेशन को उपयोगकर्ता और ग्राहकों की आवश्यकता के अनुसार उनकी ड्राइंग/सिंगल लाइन डायग्राम (एसएलडी) और आवश्यकता के अनुसार बना सकते हैं। हम इस सबस्टेशन को IEC1330, HVstandard IEC62271-200 के अंतरराष्ट्रीय मानक के तहत डिजाइन और उत्पादन करते हैं।
एचवी और एलवी कम्पार्टमेंट पूर्ण कार्य के साथ है।
1.) एचवी कम्पार्टमेंट में एक समय में बिजली आपूर्ति का परीक्षण करते समय बिजली आपूर्ति के विभिन्न तरीके होते हैं, इसे एचवीटेस्टिंग की मांग तक पहुंचने के लिए एचवीटेस्टिंग उपकरणों के साथ भी स्थापित किया जा सकता है।
2.) ट्रांसफार्मर डिब्बे को S11, S13 या अन्य कम खपत वाले तेल में डूबे हुए ट्रांसफार्मर और सूखे प्रकार के ट्रांसफार्मर को चुना जा सकता है।ट्रांसफार्मर डिब्बे में स्वचालित प्रारंभ पवन शीतलन प्रणाली और प्रकाश व्यवस्था है।
3.) कम वोल्टेज डिब्बे को उपयोगकर्ताओं की आवश्यकता के अनुसार बनाया जा सकता है, यह विद्युत ऊर्जा आपूर्ति प्रणाली बनने के लिए निश्चित या इकट्ठे संरचना को अपनाता है, इसमें सुधार करने के लिए प्रकाश वितरण, बिजली वितरण, प्रतिक्रियाशील शक्ति, विद्युत शक्ति परीक्षण आदि जैसे कई कार्य हैं बिजली वितरण की गुणवत्ता और उपयोगकर्ता को संतुष्ट करें।
इस सबस्टेशन बॉडी में मुख्य रूप से धातु सामग्री, स्टेनलेस स्टील सामग्री, गैर-धातु सामग्री है ... जिसे उपयोगकर्ता और ग्राहकों द्वारा चुना जा सकता है
यह सबस्टेशन विद्युत केबल पावर नेट में एक बहुत ही महत्वपूर्ण बिजली वितरण और आपूर्ति इकाई है। यह एचवी नियंत्रण, सुरक्षा और रूपांतरण, वितरण के साथ बिजली आपूर्ति का एक पूरा सेट है। इसका उपयोग 3 चरण एसी 50 हर्ट्ज में किया जाता है और वर्तमान अधिकतम 1600 केवीए रेटेड है ट्रांसफार्मर। इसका व्यापक रूप से औद्योगिक और खनन उद्यमों, आवासीय क्वार्टरों, अस्पताल, मॉल, ऊंची इमारतों और अन्य वितरण प्रणालियों में उपयोग किया जाता है।
इस सबस्टेशन के लिए, हम मुख्य रूप से 11KV, 15KV, 20KV, 24KV, 33KV प्रकार का उत्पादन और निर्यात करते हैं।
सामान्य प्रश्न
1. प्रश्न: क्या मुझे नमूना आदेश मिल सकता है?
ए: हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।
2. प्रश्न: लीड टाइम क्या है?
ए: बड़े पैमाने पर उत्पादन का समय 15-25 दिन।
3. प्रश्न: वारंटी कब तक है?
ए: बी/एल से 24 महीने।यदि कोई सहायक उपकरण समस्या है, तो बस क्षतिग्रस्त सहायक उपकरण की तस्वीरें प्रदान करें, फिर हम निःशुल्क सेवा प्रदान करेंगे।उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त होने वाले सामान निःशुल्क प्रदान करेंगे।यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।
4. प्रश्न: क्या OEM/ODM उपलब्ध है?
उत्तर: हाँ, यह है!हम अपनी स्वयं की अनुसंधान एवं विकास टीम के साथ निर्माता हैं, हम ग्राहकों की ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएँ:
एक।अनुकूलित रंग और विशेष कार्य।
बी।अनुकूलित बॉक्स.
सी।ग्राहक का लोगो प्रिंट करें.
डी।उत्पाद के बारे में आपके अन्य विचार, हम उन्हें डिज़ाइन करने और उत्पादन में लगाने में आपकी सहायता कर सकते हैं।उत्पादन से पहले उपरोक्त अनुकूलित सेवाओं की पुष्टि की जानी चाहिए।
5. प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
ए: हमारी कंपनी मुख्य प्रौद्योगिकी का मालिक है, सभी प्रकार के उत्पाद सीई प्रमाणपत्र रखते हैं।हमारे पास पेशेवर इंजीनियर हैं।श्रमिकों को चित्र के अनुसार उत्पाद बनाने की सख्त आवश्यकता होती है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे।हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पाद पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
