Usage: | Power distribution | Name: | Compact Kiosk Substation |
---|---|---|---|
Voltage: | 15KV Class | Type: | RMU |
Power: | 50KVA-5000KVA | अवस्था: | एकल / तीन |
Shell: | Aluminum alloy | Frequency: | 50/60Hz |
हाई लाइट: | 800 केवीए सबस्टेशन ट्रांसफार्मर,कक्षा आरएमयू 15 केवीए ट्रांसफार्मर,बिजली वितरण सबस्टेशन ट्रांसफार्मर |

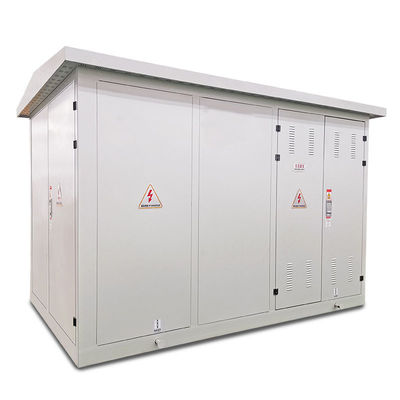

800KVA कॉम्पैक्ट कियॉस्क सबस्टेशन ऑयल टाइप ट्रांसफार्मर 15KV क्लास RMU
विशेषताएँ:
विनले आपकी उपयोगिता, विश्वविद्यालय, अस्पताल, औद्योगिक या वाणिज्यिक ऊर्जा आवश्यकताओं के लिए तेल से भरे पैड माउंटेड ट्रांसफार्मर की सबसे विश्वसनीय सूची प्रदान करता है।नए, इन-स्टॉक और बिल्ड-टू-ऑर्डर विकल्पों की विशेषता के साथ, हमारे पैड माउंटेड ट्रांसफार्मर लगभग हर एप्लिकेशन के लिए भरोसेमंद और लागत प्रभावी बिजली आउटपुट प्रदान करते हैं।
तापमान और तरल स्तर गेज।
एक दबाव राहत उपकरण और/या दबाव राहत वाल्व।
दो-स्थिति वाला ऑन/ऑफ लोड ब्रेक स्विच।
बेयोनेट करंट सेंसिंग फ़्यूज़।
वितरण वर्ग बन्दी.
एक बाहरी ड्रेन वाल्व और सैंपलर जो डीजीए परीक्षणों तक आसान पहुंच की अनुमति देता है।
विशिष्टता:
तीन चरण पैड माउंटेड ट्रांसफार्मर के लिए तकनीकी डेटा | ||||||
रेटेड पावर (केवीए) | हानि (डब्ल्यू) | आयाम(मिमी) | वजन (किग्रा) | |||
नो-लोड हानि (डब्ल्यू) | ऑन-लोड हानि (डब्ल्यू) | डब्ल्यू | डी | एच | ||
75 के.वी.ए | 180 | 1250 | 1390 | 910 | 1430 | 645 |
150 के.वी.ए | 280 | 2200 | 1510 | 980 | 1530 | 989 |
300KVA | 480 | 3650 | 1660 | 1080 | 1680 | 1415 |
500KVA | 680 | 5100 | 1810 | 1160 | 1790 | 1905 |
750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 |
1000KVA | 1150 | 10300 | 1651 | 1549 | 1854 | 3235 |
1500KVA | 1640 | 14500 | 2210 | 1470 | 2150 | 5835 |
2000KVA | 2160 | 20645 | 2380 | 1600 | 2220 | 6430 |
2500KVA | 2680 | 27786 | 3070 | 1650 | 2330 | 8865 |
3000KVA | 3300 | 30300 | 3260 | 1850 | 2460 | 11300 |
3750KVA | 4125 | 37875 | 4080 | 2060 | 2680 | 14400 |
विवरण:
हम इस सबस्टेशन को उपयोगकर्ता और ग्राहकों की आवश्यकता के अनुसार उनकी ड्राइंग/सिंगल लाइन डायग्राम (एसएलडी) और आवश्यकता के अनुसार बना सकते हैं। हम इस सबस्टेशन को IEC1330, HVstandard IEC62271-200 के अंतरराष्ट्रीय मानक के तहत डिजाइन और उत्पादन करते हैं।

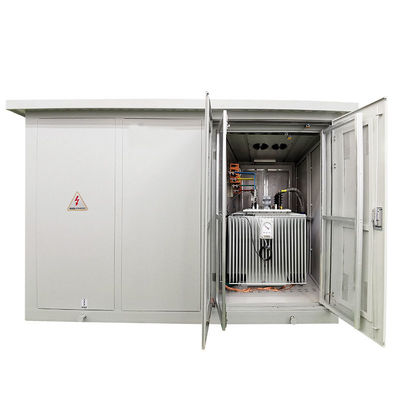

एचवी और एलवी कम्पार्टमेंट पूर्ण कार्य के साथ है।
1.) एचवी कम्पार्टमेंट में एक समय में बिजली आपूर्ति का परीक्षण करते समय बिजली आपूर्ति के विभिन्न तरीके होते हैं, इसे एचवीटेस्टिंग की मांग तक पहुंचने के लिए एचवीटेस्टिंग उपकरणों के साथ भी स्थापित किया जा सकता है।
2.) ट्रांसफार्मर डिब्बे को S11, S13 या अन्य कम खपत वाले तेल में डूबे हुए ट्रांसफार्मर और सूखे प्रकार के ट्रांसफार्मर को चुना जा सकता है।ट्रांसफार्मर डिब्बे में स्वचालित प्रारंभ पवन शीतलन प्रणाली और प्रकाश व्यवस्था है।
3.) कम वोल्टेज डिब्बे को उपयोगकर्ताओं की आवश्यकता के अनुसार बनाया जा सकता है, यह विद्युत ऊर्जा आपूर्ति प्रणाली बनने के लिए निश्चित या इकट्ठे संरचना को अपनाता है, इसमें सुधार करने के लिए प्रकाश वितरण, बिजली वितरण, प्रतिक्रियाशील शक्ति, विद्युत शक्ति परीक्षण आदि जैसे कई कार्य हैं बिजली वितरण की गुणवत्ता और उपयोगकर्ता को संतुष्ट करें।
इस सबस्टेशन बॉडी में मुख्य रूप से धातु सामग्री, स्टेनलेस स्टील सामग्री, गैर-धातु सामग्री है ... जिसे उपयोगकर्ता और ग्राहकों द्वारा चुना जा सकता है
यह सबस्टेशन विद्युत केबल पावर नेट में एक बहुत ही महत्वपूर्ण बिजली वितरण और आपूर्ति इकाई है। यह एचवी नियंत्रण, सुरक्षा और रूपांतरण, वितरण के साथ बिजली आपूर्ति का एक पूरा सेट है। इसका उपयोग 3 चरण एसी 50 हर्ट्ज में किया जाता है और वर्तमान अधिकतम 1600 केवीए रेटेड है ट्रांसफार्मर। इसका व्यापक रूप से औद्योगिक और खनन उद्यमों, आवासीय क्वार्टरों, अस्पताल, मॉल, ऊंची इमारतों और अन्य वितरण प्रणालियों में उपयोग किया जाता है।
इस सबस्टेशन के लिए, हम मुख्य रूप से 11KV, 15KV, 20KV, 24KV, 33KV प्रकार का उत्पादन और निर्यात करते हैं।
