| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | 300VA |
| एमओक्यू: | 100 यूनिट |
| कीमत: | $20-$600 |
| पैकेजिंग विवरण: | चटाई |
| भुगतान की शर्तें: | टी/टी |

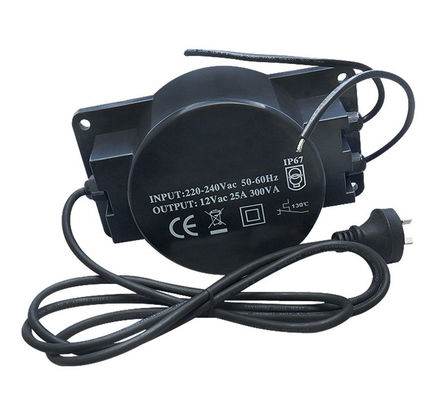

300VA पनरोक प्रकार Toroidal Tansformer 220-240VAC 12VAC / 25A
विशेषताएं
(1) 0.23 मिमी मोटी सिलिकॉन स्टील से कोर जापानी सामग्री 23Q115 किनारों को जमीन चिकनी है
(2) 4 परतों वाली पॉलिएस्टर फिल्मों से मुख्य सुरक्षा (50% ओवरलैप के साथ 2 परतें)
(3) प्राथमिक घुमावदार तार (पॉलिएस्टरिमिड तामचीनी QZY 180) और तापमान वर्ग 180°
(4) 600V वोल्टेज और 105 ° तापमान के लिए UL1672 डबल इन्सुलेशन प्रकार से प्राथमिक लीड
विशेष विवरण
| मद | विवरण |
| क्षमता | 300VA |
| आवृत्ति | 50/60 हर्ट्ज |
| मैक्स।तापमान | 60℃ |
| तापमान बढ़ना | <60 ℃ |
| इन्सुलेशन वर्ग | बी/एफ |
| वोल्टेज अनुपात | 220-240VAC-22VACx2 |
| घुमावदार सामग्री | तांबा |
| इन्सुलेशन प्रतिरोध | PRI.-SEC.: 500V DC 100 MΩ/प्राथमिक से माध्यमिक 500VDC 100MΩ न्यूनतम। |
| घुमावदार मोड़ का शॉर्ट-सर्किट | पंचायती राजIput: 440V AC 150HZ / प्राइमरी और सेकेंडरी ब्रेक डाउन नहीं) |
| हाय-पॉट टेस्ट | PRI.-SEC.: 4.2KV/5mA/2S / प्राइमरी और सेकेंडरी नॉट ब्रेक डाउन) |
| बढ़ते धातु की प्लेट | प्रदान की |
| रबर गैसकेट | प्रदान की |
| मानकों | वीडीई0550/आईईसी204-1/आईईसी61558/ईसी439 |
| गारंटी | 24 महीने |
वीए गणना
1. ट्रांसफॉर्मर की सेकेंडरी वाइंडिंग रेटिंग (ट्रांसफॉर्मर केस पर प्रिंट या टैग) पढ़ें।इसे 5V, 500mA जैसी रेटिंग देनी चाहिए।
वीए प्राप्त करने के लिए वोल्टेज को वर्तमान से गुणा करें।
उदाहरण: 5V गुणा 500mA (या 0.5A) 2.5VA . के बराबर होता है
2. द्वितीयक वाइंडिंग VA मान को प्राथमिक वाइंडिंग VA रेटिंग में बदलें क्योंकि समीकरण VA (प्राथमिक) VA (माध्यमिक) या VA (p)=VA(s) के बराबर होता है
2.5VA सेकेंडरी के उदाहरण के लिए, यदि प्राथमिक वोल्टेज 120V है तो करंट A (p) = VA(s) / V(p) होगा।A(p) देना = 2.5/120 = 0.020833 (लगभग 21mA)।
यह सिंगल इनपुट वाइंडिंग/सिंगल आउटपुट वाइंडिंग ट्रांसफॉर्मर की गणना है।
3. एक से अधिक द्वितीयक वाइंडिंग वाले ट्रांसफॉर्मर के लिए अलग VA रेटिंग जोड़ें।
सेकेंडरी वाइंडिंग के लिए 1 = 5VA 500mA . पर
सेकेंडरी वाइंडिंग 2 = 24V 100mA . पर
कुल माध्यमिक VA = (5 X 0.5) + (24 X 0.1) = 4.9VA
प्राथमिक वीए अभी भी कुल माध्यमिक वीए के बराबर होगा।
सामान्य प्रश्न
1. प्रश्न: क्या मेरे पास नमूना आदेश हो सकता है?
ए: हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।
2. प्रश्न: लीड टाइम क्या है?
ए: नमूना समय 3-7 दिन, हम आम तौर पर डीएचएल, यूपीएस, फेडेक्स, आदि द्वारा जहाज करते हैं।बड़े पैमाने पर उत्पादन समय 7-25 दिन।
3. प्रश्न: वारंटी कब तक है?
ए: बी / एल से 24 महीने।यदि कोई एक्सेसरी समस्या है, तो बस क्षतिग्रस्त एक्सेसरी की तस्वीरें प्रदान करें, फिर हम मुफ्त सेवा प्रदान करेंगे।उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे।यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।
4. प्रश्न: क्या OEM / ODM उपलब्ध है?
ए: हाँ, यह है!हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
ए।अनुकूलित रंग और विशेष समारोह।
बी।अनुकूलित बॉक्स।
सी।ग्राहक का लोगो प्रिंट करें (MOQ: ≥10pcs)।
डी।उत्पाद के बारे में आपके अन्य विचार, हम आपको डिजाइन करने और उन्हें उत्पादन में लगाने में मदद कर सकते हैं।उत्पादन से पहले उपरोक्त अनुकूलित सेवाओं की पुष्टि की जानी चाहिए।
5. प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
ए: हमारी कंपनी कोर टेक्नोलॉजी का मालिक है, सभी प्रकार के उत्पाद सीई प्रमाणपत्र रखते हैं।हमारे पास पेशेवर इंजीनियर हैं।चित्र के अनुसार उत्पाद बनाने के लिए श्रमिकों की सख्त आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे।हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों के पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
|
