Usage: | Machine | Coil number: | Double winding and multi-winding |
---|---|---|---|
Primary voltage: | 480Y/277V | Secondary voltage: | 240Y/139V |
Frequency: | 50/60Hz | Material: | 100% Copper Wire |
Advantage: | OEM/ODM Service | Design: | Full load operation |
हाई लाइट: | पूर्ण लोड यूपीएस अलगाव ट्रांसफार्मर,डबल घुमावदार पूर्ण लोड ट्रांसफार्मर,कॉपर वायर यूपीएस अलगाव ट्रांसफार्मर |

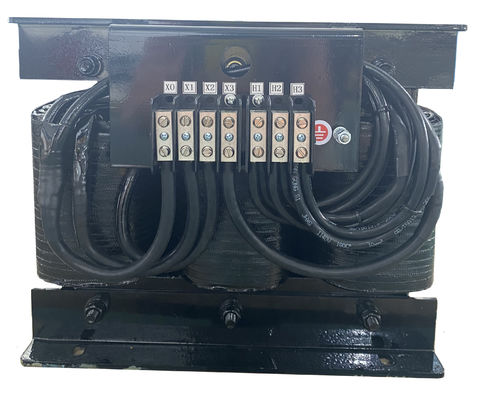

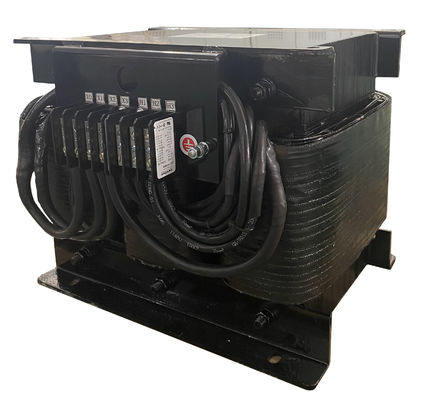

फुल लोड ऑपरेशन यूपीएस आइसोलेशन ट्रांसफार्मर 50/60 हर्ट्ज 100% कॉपर वायर
विशेषताएँ
ड्राई-टाइप आइसोलेशन ट्रांसफार्मर एक मल्टी-कॉइल (डबल कॉइल और उससे ऊपर) संरचना वाला ट्रांसफार्मर है।प्राथमिक और द्वितीयक वाइंडिंग एक दूसरे से पृथक होते हैं।इसका परिवर्तन अनुपात निश्चित और टैप किया गया है।यह कदम बढ़ा सकता है या नीचे जा सकता है।वोल्टेज बदलने के अलावा, आइसोलेशन ट्रांसफार्मर जीवित वस्तुओं (या इन्सुलेशन क्षति के कारण चार्ज किए जा सकने वाले धातु के हिस्से) और जमीन को छूने से होने वाले खतरों से बचने के लिए इनपुट वाइंडिंग और आउटपुट वाइंडिंग को एक दूसरे से विद्युत रूप से अलग भी कर सकता है। उसी समय;इसके अलावा, आइसोलेशन ट्रांसफार्मर में विभिन्न हस्तक्षेपों को दबाने का एक निश्चित प्रभाव भी होता है।
मुख्य डेटा
प्रोडक्ट का नाम | तीन चरण अलगाव ट्रांसफार्मर |
उत्पाद मॉडल | एसजी/क्यूजेडबी/एसबीके/पावर ट्रांसफार्मर/जेडएसजी/एसबीडीजी/ईपीएस यूपीएस |
घुमावदार सामग्री | तामचीनी तांबे का तार या तामचीनी एल्यूमीनियम तार |
क्षमता | 100VA~5000KVA |
इनपुट वोल्टेज | 415V या अनुकूलित |
आउटपुट वोल्टेज | 380V या अनुकूलित |
आवृत्ति | 50/60हर्ट्ज़ |
रिश्ते का प्रकार | DYN11/YYN0 |
इन्सुलेशन स्तर | एफ/एच |
बाड़ों की सुरक्षा का स्तर | IP00 या उच्चतर |
दबाव-तंग परीक्षण | 2500V/मिनट |
इन्सुलेशन प्रतिरोध | >100MΩ |
ज़मीनी प्रतिरोध | 25ए<100मिलीओम |
प्रेरण प्रतिरोध वोल्टेज परीक्षण | 125 हर्ट्ज / 830 वी / 60 एस |
ठंडा करने की विधि | प्राकृतिक या वायु शीतलन |
तापमान वृद्धि | ≤115K |
परिवर्तन अनुपात | <3% |
वायु प्रवाहित धारा | <3% |
प्रतिबाधा वोल्टेज | लगभग 4.5% |
कुल घाटा | 4% |
क्षमता | 80%--99% |
परिचालन तापमान | -15℃~40℃ (40℃, 90%आरएच, 56 दिन) |
भंडारण तापमान | -25℃~100℃(40℃, 90%आरएच, 56 दिन) |
प्रमाणपत्र | सीई, आईएसओ |
तकनीकी पैरामीटर केवल संदर्भ के लिए, बिल्कुल तकनीकी जानकारी के लिए, कृपया बेझिझक हमसे संपर्क करें! |
