Usage: | Power | Coil structure: | Toroidal,EI |
---|---|---|---|
Frequency: | 50/60Hz/customize | Material: | Copper/Aluminium |
Ventilated type: | Open type | Vector group: | Dyn11,Dyn5,Yyno or others,Yd11 |
Efficiency: | More than 90% | Color: | Optional |
हाई लाइट: | 3 चरण अलगाव ट्रांसफार्मर कॉपर एल्यूमिनियम,हवादार प्रकार तीन चरण ऑटो ट्रांसफार्मर,3 चरण अलगाव ट्रांसफार्मर कॉपर एल्यूमिनियम; |

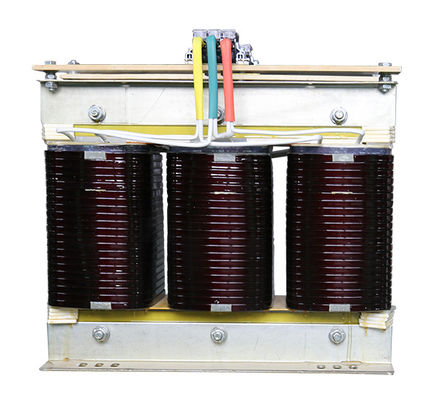

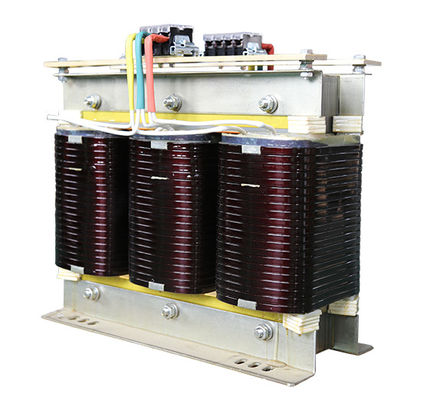

वेंटिलेटेड टाइप थ्री फेज़ आइसोलेशन ट्रांसफार्मर कॉपर/एल्यूमीनियम
विशेषताएँ
1) कोर
0.30 मिमी मोटी अनाज-उन्मुख सिलिकॉन स्टील के लिए मुख्य सामग्री, हमारे अतिथि कक्ष आवश्यकताओं और उपयोग की शर्तों के अनुसार, सबसे उपयुक्त सामग्री चुनते हैं, ताकि ट्रांसफार्मर डिजाइन सर्वोत्तम प्रदर्शन प्राप्त कर सके।
2) तार
PEW, UEW, EIW, SEIW, FEAI एनामेल्ड तार और ग्लास लिफाफे द्वारा, F-स्तर (155 °C), H-स्तर (180 °C), HC-स्तर (200 °C), C के लिए तापमान रेटिंग -स्तर (220 डिग्री सेल्सियस)।
प्रोडक्ट का नाम | तीन चरण वाला शुष्क प्रकार का ट्रांसफार्मर |
उत्पाद मॉडल | एसजी/क्यूजेडबी/एसबीके/पावर ट्रांसफार्मर/जेडएसजी/एसबीडीजी/ईपीएस यूपीएस |
घुमावदार सामग्री | तामचीनी तांबे का तार या तामचीनी एल्यूमीनियम तार |
क्षमता | 100VA~5000KVA |
इनपुट वोल्टेज | 415V या अनुकूलित |
आउटपुट वोल्टेज | 380V या अनुकूलित |
आवृत्ति | 50/60हर्ट्ज़ |
रिश्ते का प्रकार | DYN11/YYN0 |
इन्सुलेशन स्तर | एफ/एच |
बाड़ों की सुरक्षा का स्तर | IP00 या उच्चतर |
दबाव-तंग परीक्षण | 2500V/मिनट |
इन्सुलेशन प्रतिरोध | >100MΩ |
ज़मीनी प्रतिरोध | 25ए<100मिलीओम |
प्रेरण प्रतिरोध वोल्टेज परीक्षण | 125 हर्ट्ज / 830 वी / 60 एस |
ठंडा करने की विधि | प्राकृतिक या वायु शीतलन |
तापमान वृद्धि | ≤115K |
परिवर्तन अनुपात | <3% |
वायु प्रवाहित धारा | <3% |
प्रतिबाधा वोल्टेज | लगभग 4.5% |
कुल घाटा | 4% |
क्षमता | 80%--99% |
परिचालन तापमान | -15℃~40℃ (40℃, 90%आरएच, 56 दिन) |
भंडारण तापमान | -25℃~100℃(40℃, 90%आरएच, 56 दिन) |
प्रमाणपत्र | सीई, आईएसओ |
तकनीकी पैरामीटर केवल संदर्भ के लिए, बिल्कुल तकनीकी जानकारी के लिए, कृपया बेझिझक हमसे संपर्क करें! |
