| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGD-100/22.9 |
| एमओक्यू: | 1unit |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |

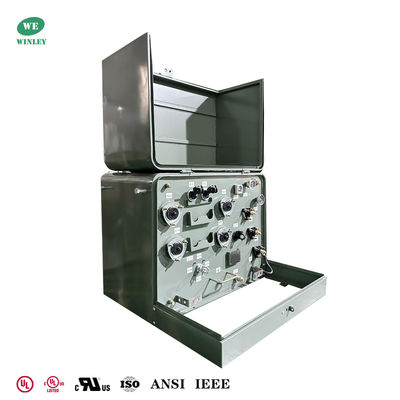

100kVA 1 फेज़ पैड माउंटेड ट्रांसफॉर्मर 22900V से 120V पावर डिस्ट्रीब्यूशन ट्रांसफॉर्मर ANSI IEEE DOE 2016 स्टैंडर्ड को पूरा करता है
100 kVA सिंगल फेज़ पैड माउंटेड ट्रांसफॉर्मर, जो 22,900 V डेल्टा प्राइमरी और 120/240 V सेकेंडरी के साथ विश्वसनीय पावर डिस्ट्रीब्यूशन के लिए डिज़ाइन किया गया है। यह सिंगल-फेज़, लिक्विड-फिल्ड यूनिट बायोडिग्रेडेबल KNAN फ्लूइड का उपयोग करता है, जो 99% दक्षता रेटिंग के साथ DOE 2016 दक्षता मानकों को पूरा करता है।
मुख्य डेटा
| ट्रांसफॉर्मर का प्रकार | पैड माउंटेड |
| ट्रांसफॉर्मर फीड का प्रकार | लूप फीड |
| फेज़ | सिंगल फेज़ |
| क्षमता | 100 |
| प्राइमरी वोल्टेज | 22900V |
| सेकेंडरी वोल्टेज | 120/240 (L-N-L) |
| सेकेंडरी फेज़र | डुअल वाइंडिंग सिंगल फेज़ |
| आवृत्ति | 60 हर्ट्ज |
| तापमान वृद्धि | 65°C |
| कूलिंग क्लास | KNAN; सेल्फ-कूल्ड |
| दक्षता | DOE 2016 स्टैंडर्ड को पूरा करें |
| वाइंडिंग सामग्री | कॉपर |
| एम्बिएंट तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 50 dBA |
| ऊंचाई (ऊंचाई) | 3300ft (1000 मीटर) समुद्र तल से ऊपर |
| टैंक सामग्री | लेपित स्टील |
| दक्षता | 99.00% |
| नो लोड लॉस (वाट में)* | +/- 270W |
| लोड लॉस (वाट में)* | +/- 1,100W |
ड्राइंग
ट्रांसफॉर्मर विशेषताएं

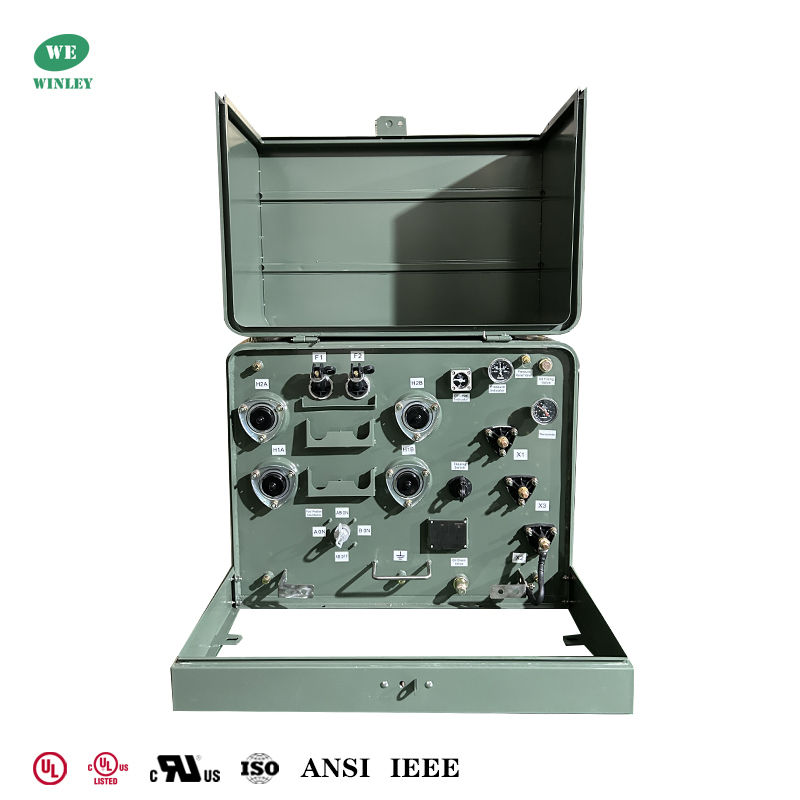

22900V डेल्टा प्राइमरी (125 KV BIL) और 120/240V (L-N-L) डुअल-वाइंडिंग सेकेंडरी (30 KV BIL) स्थिर मध्यम-से-निम्न वोल्टेज रूपांतरण सुनिश्चित करते हैं, उच्च BIL मान क्षणिक सुरक्षा को बढ़ाते हैं। 5-स्थिति टैप चेंजर (2 ऊपर/2 नीचे, 2.5% स्टेप्स) सिस्टम में उतार-चढ़ाव के अनुकूल होने के लिए सटीक वोल्टेज समायोजन की अनुमति देता है। 4-स्थिति लोड ब्रेक स्विच और बेयोनेट फ्यूज परिचालन सुरक्षा और सुरक्षा को बढ़ाते हैं। ऑटो प्रेशर रिलीफ और फिल/ड्रेन वाल्व (नमूनाकर्ता के साथ) रखरखाव को सरल बनाते हैं। छेड़छाड़-प्रतिरोधी लेपित स्टील हाउसिंग क्षति और जंग का प्रतिरोध करता है, जो बाहरी उपयोग के लिए उपयुक्त है।
प्राइमरी 200A वेल बुशिंग (4 डेड-फ्रंट कनेक्शन) और सेकेंडरी 3 लाइव-फ्रंट थ्रेडेड स्टड टर्मिनल सुरक्षित, विश्वसनीय कनेक्शन प्रदान करते हैं; डेड-फ्रंट डिज़ाइन सुरक्षा जोड़ता है, जबकि थ्रेडेड स्टड वायरिंग को सरल बनाते हैं।
विशिष्टता
| एसइंग्ल फेज़ पैड माउंटेड ट्रांसफॉर्मर विशिष्टता | ||||||||
| रेटिंग | उच्च वोल्टेज(kV) | नो लोड लॉस | ऑन लोड लॉस | ऊंचाई | गहराई | चौड़ाई | तेल का वजन(किलोग्राम) | कुल वजन(किलोग्राम) |
| (kVA) | (मिमी) | (मिमी) | (मिमी) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 या अन्य |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
हमें क्यों चुनें
1. WINLEY सिंगल-फेज़ ट्रांसफॉर्मर ने UL/cUL प्रमाणन प्राप्त किया है, जिसकी क्षमता 10-333KVA और वोल्टेज 34.5KV तक है
2. उत्पादों को कई मानकों के अनुसार डिज़ाइन किया गया है और DOE 2016, IEEE, ANSI, CSA, IEC, NEMA और अन्य मानकों को पूरा करते हैं या उनसे भी अधिक हैं।
3. मासिक डिलीवरी क्षमता 800 से अधिक यूनिट है, और 4 सप्ताह के भीतर तेजी से डिलीवरी हासिल की जा सकती है।
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1. प्र: क्या मैं एक नमूना आदेश दे सकता हूँ?
ए: हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।
2. प्र: लीड टाइम क्या है?
ए: बड़े पैमाने पर उत्पादन का समय 15-25 दिन।
3. प्र: वारंटी कितने समय की है?
ए: बी/एल से 24 महीने। यदि कोई एक्सेसरी समस्या है, तो बस क्षतिग्रस्त एक्सेसरी की तस्वीरें प्रदान करें, फिर हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त एक्सेसरीज़ मुफ्त में प्रदान करेंगे। यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।
4. प्र: क्या OEM/ODM उपलब्ध है?
ए: हाँ, यह है! हम अपनी स्वयं की आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के चित्र या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
ए. अनुकूलित रंग और विशेष कार्य।
बी. अनुकूलित बॉक्स।
सी. ग्राहक का लोगो प्रिंट करें।
डी. उत्पाद के बारे में आपके अन्य विचार, हम आपको डिजाइन करने और उन्हें उत्पादन में लाने में मदद कर सकते हैं। उपरोक्त अनुकूलित सेवाओं की पुष्टि उत्पादन से पहले की जानी चाहिए।
5. प्र: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
ए: हमारी कंपनी के पास कोर तकनीक है, सभी प्रकार के उत्पादों के पास सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को चित्रों के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है। प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पाद प्रदर्शन परीक्षण करेंगे, और जब उत्पाद पूरा हो जाएगा तो व्यापक गुणवत्ता परीक्षण करेंगे।
|
