| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | 1000 केवीए |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

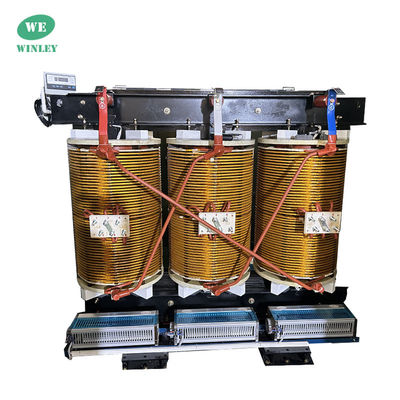

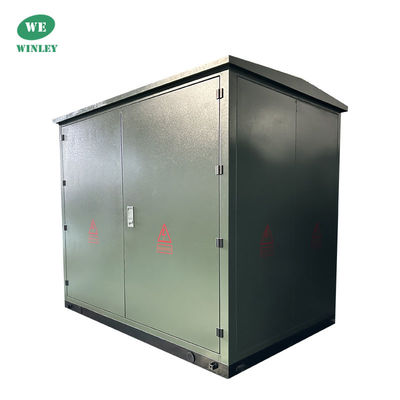

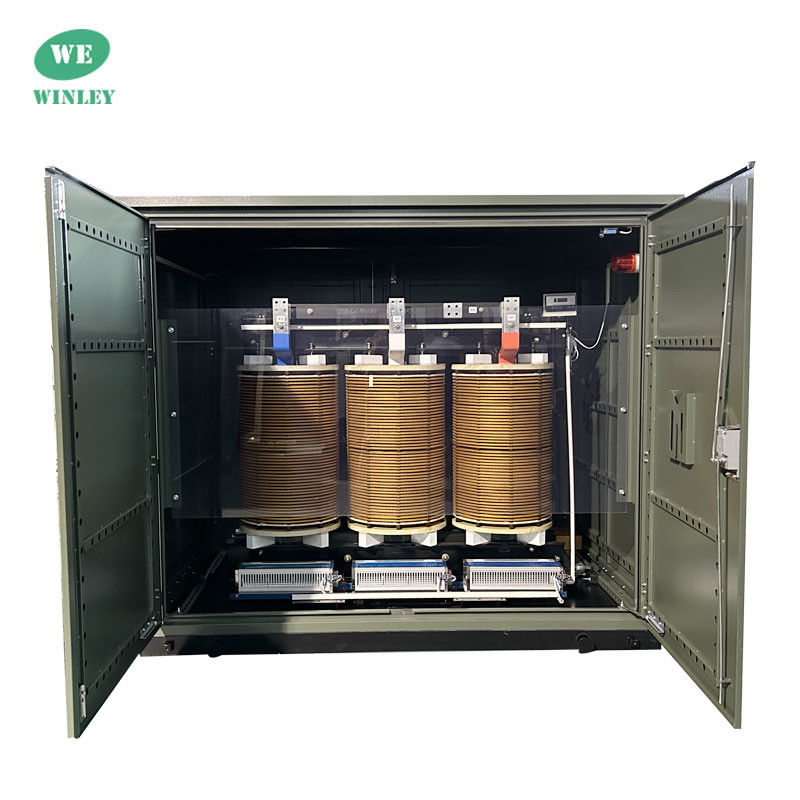

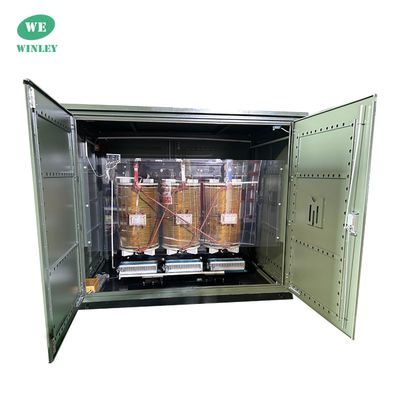

1000kva थ्री फेज ड्राई टाइप वैक्यूम प्रेशर इम्प्रिगेटेड ट्रांसफार्मर वीपीआई क्लास एच 13800V
वीपीआई ट्रांसफार्मर उच्च प्रदर्शन, पर्यावरण के अनुकूल और कम रखरखाव वाले ट्रांसफार्मर हैं, जो विश्वसनीय बिजली वितरण की आवश्यकता वाले उद्योगों के लिए आदर्श हैं।वे बेहतर इन्सुलेशन के लिए वैक्यूम-दबाव से भरा हुआ घुमाव हैवीपीआई ट्रांसफार्मर कम शोर, बेहतर दक्षता प्रदान करते हैं और कई पावर रेटिंग में उपलब्ध हैं, जिससे वे निर्माण के लिए उपयुक्त हैं,नवीकरणीय ऊर्जा, महत्वपूर्ण अवसंरचना और समुद्री अनुप्रयोग।
वीपीआई ट्रांसफार्मरमुख्य डेटा
| ट्रांसफार्मर प्रकार | वैक्यूम प्रेशर इम्प्रिगेटेड (वीपीआई) ट्रांसफार्मर |
| ट्रांसफार्मर विन्यास | शुष्क प्रकार, वेंटिलेटेड |
| चरण | तीन चरण |
| क्षमता | 1 एमवीए (1000 केवीए) |
| वेक्टर समूह | Dyn11 |
| प्राथमिक वोल्टेज | 13800V AC |
| माध्यमिक वोल्टेज | 480Y/277 AC |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 80°C |
| शीतलन | ANN |
| इन्सुलेशन वर्ग | वर्ग H |
| दक्षता मानक | DOE 2016, IEEE, ANSI |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-13 |
वीपीआई ट्रांसफार्मरचित्रण
रेटिंग
वीपीआई ट्रांसफार्मर विनिर्देश
| उत्पाद विनिर्देश | ||||||||||||
| नामित क्षमता | उच्च वोल्ट | टैपिंग | कम वोल्टेज | कनेक्टिंग ग्रुप आईडी | कोई भार हानि नहीं | लोड हानि (120°C) |
लोड हानि (75°C) |
शॉर्ट सर्किट प्रतिबाधा | निर्बाध विद्युत | आयाम | वजन | खोल का आकार |
| L*B*H | L*B*H | |||||||||||
| (KVA) | (KV) | (%) | (KV) | (डब्ल्यू) | (डब्ल्यू) | (डब्ल्यू) | (%) | (%) | (मिमी) | (किलो) | (मिमी) | |
| 100 | 6 6.3 6.6 10 10.5 11 |
±2×25 ±5 |
0.4 | Yyn0 या Dyn11 |
405 | 2165 | 1765 | 4 | 2 | 850x600x830 | 590 | 1250*1000*1150 |
| 125 | 480 | 2590 | 2115 | 1.8 | 870x650x890 | 650 | 1300*100*1300 | |||||
| 160 | 560 | 3100 | 2530 | 1.8 | 900x710x930 | 800 | 1300*1100*1350 | |||||
| 200 | 655 | 3970 | 3240 | 1.6 | 840x750x880 | 880 | 1350*1100*1500 | |||||
| 250 | 760 | 4675 | 3815 | 1.6 | 990x770x1030 | 1050 | 1400*1150*1550 | |||||
| 315 | 880 | 5610 | 4575 | 1.1 | 1020x790x1080 | 1260 | 1450*1150*1550 | |||||
| 400 | 1040 | 6630 | 5410 | 1.4 | 1060x880x1180 | 1570 | 1450*1200*1600 | |||||
| 500 | 1200 | 7945 | 6480 | 1.4 | 1090x900x1220 | 1785 | 1500 * 1200 * 1700 | |||||
| 630 | 1400 | 9265 | 7560 | 1.3 | 1200x920x1150 | 1860 | 1600 * 1200 * 1700 | |||||
| 800 | 1695 | 11560 | 9430 | 1.3 | 1260x920x1200 | 2180 | 1650*1200*1800 | |||||
| 1000 | 1985 | 13345 | 10885 | 1.1 | 1320x950x1250 | 2590 | 1750*1300*1800 | |||||
| 1250 | 2385 | 15640 | 12760 | 6 | 1.1 | 1350x980x1320 | 2980 | 1750*1350*1900 | ||||
| 1600 | 2735 | 18105 | 14770 | 1.1 | 1400x1120x1400 | 3580 | 1800*1400*2000 | |||||
| 2000 | 3320 | 21250 | 17335 | 1 | 1440x1120x1520 | 4070 | 1850*1450*2200 | |||||
| 2500 | 4000 | 24735 | 20180 | 1 | 1500x1120x1640 | 4820 | 1900*1500*2200 | |||||
वीपीआई ट्रांसफार्मर आवेदन
Vacuum Pressure Impregnated (VPI) dry type power transformers are primarily designed for stepping down high voltages from transmission and distribution systems to lower voltages which can be utilized in commercial, औद्योगिक, संस्थागत या उपयोगिता अनुप्रयोग।वे आदर्श रूप से इनडोर और आउटडोर दोनों अनुप्रयोगों के लिए उपयुक्त हैं और कई वर्षों के विश्वसनीय परेशानी मुक्त सेवा प्रदान करने के लिए न्यूनतम रखरखाव की आवश्यकता होती है.
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
