| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | ZGS-5000/12 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |
5MVA BESS अनुप्रयोग ट्रांसफार्मर तीन चरण पैड माउंट ट्रांसफार्मर 5000Kva 12000V से 480Y/277 तक
5 एमवीए ट्रांसफार्मर को विशेष रूप से बैटरी एनर्जी स्टोरेज सिस्टम (बीईएसएस) बिजली संयंत्रों के लिए डिज़ाइन किया गया है।यह कनेक्शन विद्युत रूपांतरण और परिवर्तन के कारण संभव है जो इलेक्ट्रॉनिक रूप से होता हैसभी नेटवर्क वोल्टेज के लिए ट्रांसफार्मर की आवश्यकता होती है क्योंकि बीईएसएस की आउटपुट पावर नेटवर्क वोल्टेज के साथ संगत होनी चाहिए।

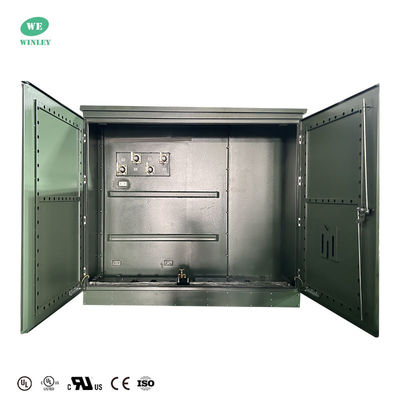

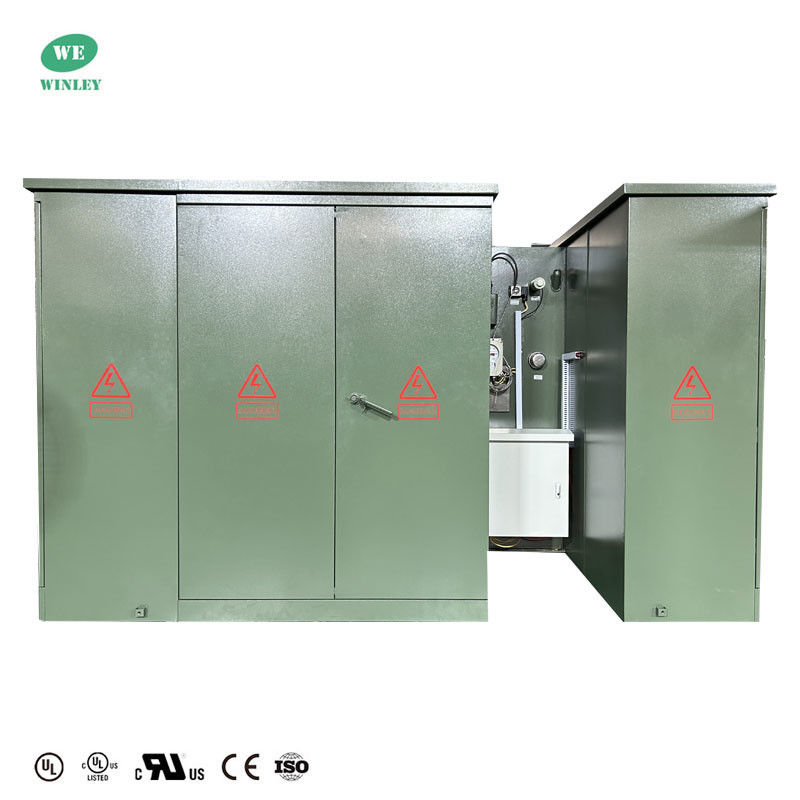

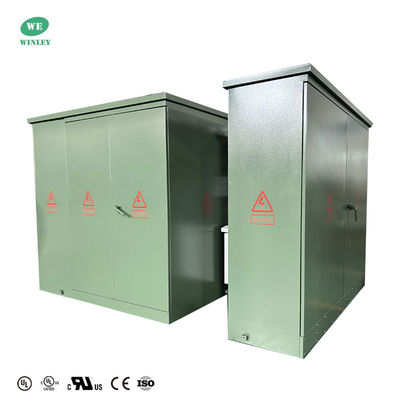

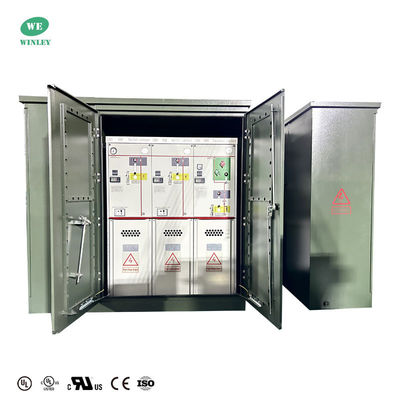

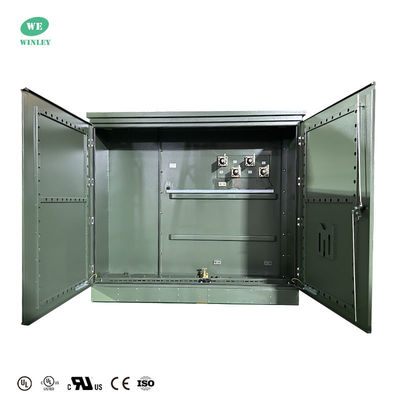

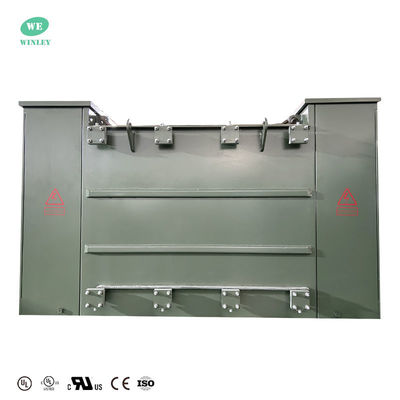

उत्पाद तस्वीरें
नवीकरणीय ऊर्जा स्रोतों से उत्पादित कम कार्बन वाली बिजली की ओर संक्रमण का समर्थन करने के लिए उपयोगिता पैमाने पर बीईएसएस आवश्यक हैं।बीईएसएस जब बिजली का अधिशेष होता है तो उसे स्टोर कर सकता है और जब हवा नहीं चल रही होती है या सूरज नहीं चमक रहा होता है तो उसे रिलीज़ कर सकता है।बिजली की आपूर्ति और आपूर्ति के लिए, यह ग्रिड को संतुलित करने में महत्वपूर्ण भूमिका निभा सकता है।
मुख्य डेटा
| चरण | तीन चरण |
| क्षमता | 5 एमवीए (5000 केवीए) |
| वेक्टर समूह | YNd11 |
| प्राथमिक वोल्टेज | 480Y/277 x 480Y/277 |
| प्राथमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
| प्राथमिक फासोर | Wye-N x Wye-N |
| प्राथमिक बीआईएल | 30 केवी |
| माध्यमिक वोल्टेज | 12000V डेल्टा |
| माध्यमिक वोल्टेज वर्ग | 15 केवी वर्ग |
| माध्यमिक फासोर | डेल्टा |
| माध्यमिक बीआईएल | 95 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
तकनीकी चित्र
विनिर्देश
| नामित शक्ति (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
नो लोड हानि (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
ऊँचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वजन (किलो) |
वजन पाउंड) |
| 75 केवीए | 34.5 केवी 4.160 केवी 12.47 केवी 13.2 केवी 13.8 केवी 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600 वी 120/240 वोल्ट 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 केवीए | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 केवीए | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 केवीए | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 केवीए | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 केवीए | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 केवीए | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 केवीए | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 केवीए | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 केवीए | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
