| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-50/5 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |
50kva सिंगल फेज पोल माउंट ट्रांसफार्मर तेल प्रकार वितरण 4160V से 120/240V CSA ANSI/IEEE मानक
हमें क्यों चुनें?
1विंली द्वारा निर्मित पोल-माउंटेड ट्रांसफार्मर की नाममात्र क्षमता 10 kVA से 333 kVA तक होती है और वे ANSI, IEEE, CSA, IEC60076 और अन्य मानकों को पूरा करते हैं।
2अनुकूलित विद्युत डिजाइन के माध्यम से, हमारे उत्पाद सुरक्षित, स्थिर और कुशल हैं, जिससे आप परिचालन लागतों को बचाने में मदद करते हैं
3हमारे उत्पादों को उत्तरी अमेरिका, मध्य और दक्षिण अमेरिका, दक्षिण पूर्व एशिया और अन्य बाजारों में बड़ी मात्रा में निर्यात किया गया है।हमारे पास समृद्ध अनुभव है और व्यापक तकनीकी सहायता और सेवाएं प्रदान कर सकते हैं.

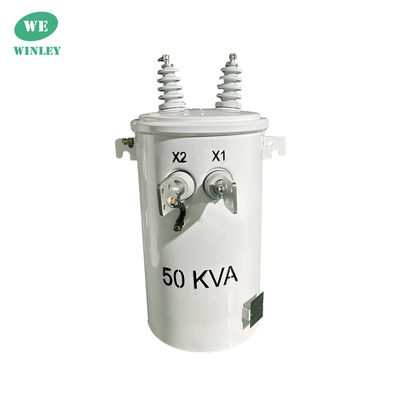

उत्पाद फोटो
चित्रण
मुख्य डेटा
| ट्रांसफार्मर प्रकार | ओवरहेड वितरण ट्रांसफार्मर |
| चरण | एकल चरण |
| क्षमता | 50 केवीए |
| प्राथमिक वोल्टेज | 4160V |
| माध्यमिक वोल्टेज | 120/240V (L-N-L) |
| माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
| माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, सीएसए मानकों को पूरा करता है एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 48 डीबीए |
पोल माउंटेड ट्रांसफार्मर की क्राफ्ट
1चुंबकीय सर्किट डिजाइन
लोहे के कोर का आकार, आकार, हाइस्टेरिसिस और एडिडी करंट का नुकसान महत्वपूर्ण कारक हैं। चुंबकीय सर्किट को सही ढंग से डिजाइन करने से ऊर्जा के कुशल संचरण और कम नुकसान हो सकते हैं।
2घुमावदार डिजाइन
डिजाइन प्रक्रिया के दौरान मोड़ों की संख्या, तार सामग्री, इंटरलेयर इन्सुलेशन और वायरिंग विधि जैसे कारकों पर विचार किया जाना चाहिए।एक अच्छी तरह से योजनाबद्ध घुमावदार डिजाइन को लागू करके, ट्रांसफार्मर अधिक भार क्षमता और विश्वसनीयता प्राप्त कर सकता है।
3इन्सुलेशन सामग्री का चयन
सुरक्षा और दीर्घायु सुनिश्चित करने के लिए सही इन्सुलेशन सामग्री चुनना महत्वपूर्ण है।उच्च तापमान प्रतिरोध, आर्क टूटने प्रतिरोध, और नमी प्रतिरोध।
4. वैक्यूम तेल भरने
एकल-चरण-पोल-माउंटेड ट्रांसफार्मर आमतौर पर वैक्यूम तेल भरने की विधि का उपयोग करते हैं। इसमें ट्रांसफार्मर चिप्स को वैक्यूम के साथ इलाज करना, इन्जेक्शन आइसोलेटिंग तेल, वायु बुलबुले को समाप्त करना,और ट्रांसफार्मर को सील करनावैक्यूम ऑयलिंग प्रक्रिया फायदेमंद है क्योंकि यह ट्रांसफार्मर के इन्सुलेशन प्रदर्शन और थर्मल स्थिरता में वृद्धि करती है, जिससे सेवा जीवन में वृद्धि होती है।
5. ताप उपचार
ट्रांसफार्मर के यांत्रिक गुणों और शक्ति को गर्मी उपचार के माध्यम से बढ़ाया जा सकता है। यह प्रक्रिया सामग्री की संगठनात्मक संरचना को बदल देती है,तनाव और विरूपण को कम करते हुए इसकी कठोरता और पहनने के प्रतिरोध को बढ़ाना.
विनिर्देश
| 10kva-333kva एकल-चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एः बी / एल से 24 महीने। यदि कोई सामान समस्या है, तो बस क्षतिग्रस्त सामान की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
