| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एस-10000/25 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |
10 एमवीए तीन चरण सबस्टेशन ट्रांसफार्मर तेल प्रकार चरण नीचे 22.9 केवी से 4160 वी आईईसी 60076 मानक
विंली इलेक्ट्रिक तरल भरने वाले वितरण ट्रांसफार्मर की एक पूरी लाइन प्रदान करता है जो वर्तमान लागू ANSI, IEEE, CSA, AS, DOE मानकों को पूरा करते हैं।उच्च वोल्टेज के साथ 44 kV तक और 20 MVA तक के नामित.
WINLEY इलेक्ट्रिक द्वारा डिजाइन किए गए सबस्टेशन ट्रांसफार्मर IEC60076 मानक पर आधारित हैं। वे ट्रांसफार्मर कोर, कॉइल, बॉडी को अनुकूलित करने के लिए उन्नत घरेलू और विदेशी प्रौद्योगिकियों को अवशोषित और उपयोग करते हैं।,सीसा के तार, तेल टैंक और अन्य घटक। उनके पास कम आंशिक डिस्चार्ज, कम हानि, कम शोर, हल्के वजन और लंबे सेवा जीवन की विशेषताएं हैं।
उत्पाद संरचना

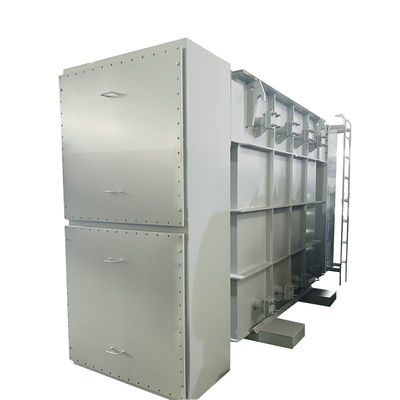

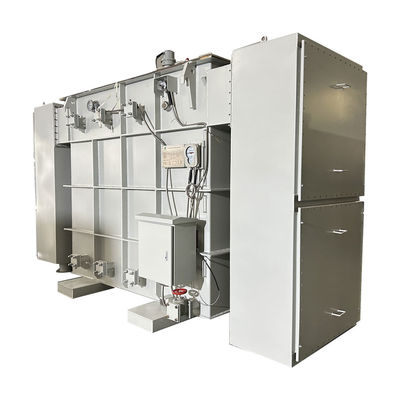

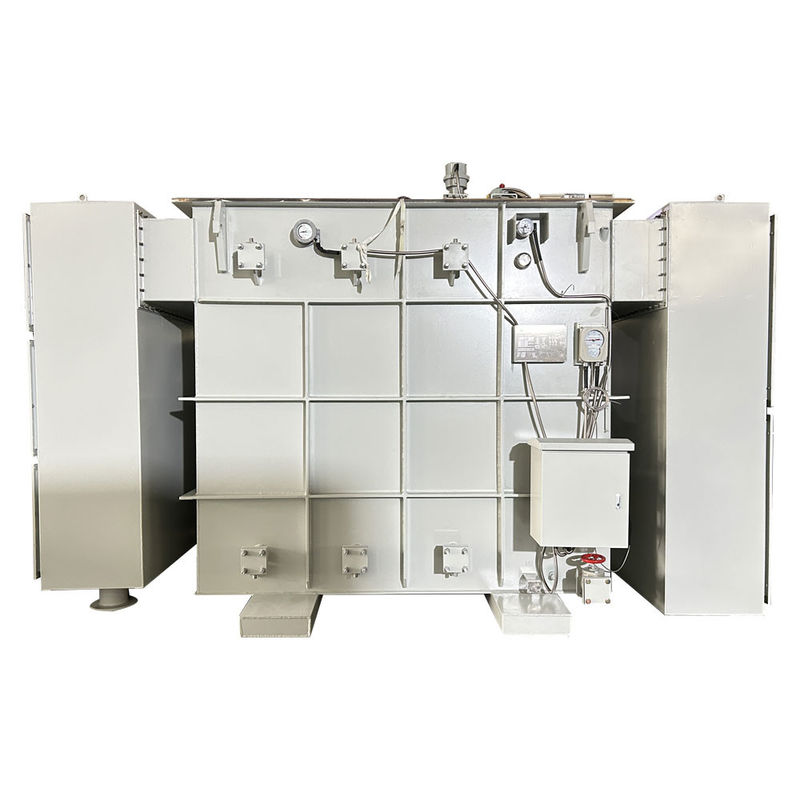

उत्पाद चित्र
मुख्य डेटा
| नहीं. | विशेष विवरण | इकाई | विनिर्देश |
| 1 | प्रकार | ~ | तेल का प्रकार |
| 2 | नामित क्षमता | केवीए | 10000 |
| 3 | चरण संख्या | ~ | 3 |
| 4 | प्राथमिक वोल्टेज | केवी | 22.9 |
| 5 | माध्यमिक वोल्टेज | केवी | 4.16Y/2.4 |
| 6 | टैपिंग प्रकार | ~ | लोड से बाहर |
| 7 | टैपिंग रेंज | % | ±2*25 |
| 8 | शीतलन विधि | ~ | ओएनएएन |
| 9 | नामित आवृत्ति | हर्ज | 60 |
| 10 | वेक्टर समूह | ~ | डायन1 |
| 11 | इन्सुलेशन वर्ग | ~ | ए |
| 12 | तापमान में वृद्धि | क | 65/60 (वाइंडिंग/टॉप ऑयल) |
| 13 | लोड से बाहर हानि | W | 9500 |
| 14 | लोड हानि (75°C) | W | 45000 |
| 15 | प्रतिबाधा | % | 7 |
| 16 | घुमावदार सामग्री | ~ | कु |
| 17 | कोर सामग्री | ~ | सिलिकॉन स्टील |
| 18 | शीतलन सामग्री | खनिज तेल | |
| 19 | आयाम | मिमी | 4000*3200*3600 (L*W*H) |
| 20 | वजन | किलो | 19000 |
| 21 | सेवा की स्थिति | ~ | बाहरी |
| 22 | समुद्र का स्तर | एम | ≤ 1000 |
| 23 | मानक | ~ | IEC60076 |

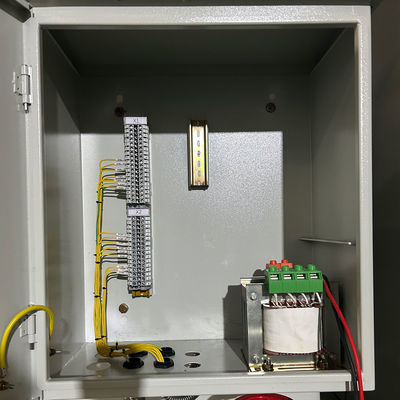

उत्पादन तस्वीरें
मानक विशेषता
*कार्बन स्टील, वैकल्पिक स्टेनलेस स्टील टैंक
*बुशिंगः शीर्ष-माउंटेड / साइड-माउंटेड
*अछूता तरल पदार्थः खनिज अछूता तेल, EnvirotempTM FR3TM तरल पदार्थ,
*मानकः ANSI/IEEE,DOE, CSA, AS/NS, IEC आदि
* 65°C औसत घुमावदार वृद्धि
* एचवी और एलवी बुशिंग
* एचवी और एलवी फ्लैंज कनेक्शन
* प्रेशर-वैक्यूम गेज
* तरल स्तर मापक
* तरल तापमान माप
*दबाव परीक्षण वाल्व
* नमूनाकरण उपकरण के साथ नाली/फिल्टर वाल्व
* टैंक उठाने वाले लग

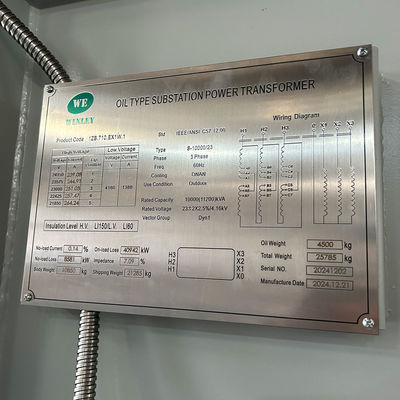

* संक्षारण प्रतिरोधी नाम प्लेट
उत्पाद विनिर्देश
|
नामित क्षमता (kVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
कनेक्शन चिह्न |
शॉर्ट सर्किट प्रतिरोध (%) |
कोई भार हानि नहीं (डब्ल्यू) |
लोड हानि (डब्ल्यू) |
आयाम W*H*D(मिमी) |
वजन (किलो) |
| 800 |
4.16 केवी 12.47 केवी 13.2 केवी 13.8 केवी 24.94 केवी 34.5 केवी या अन्य |
208/120V 480/277V 600 वी 12470V 13200V 13800V या अन्य |
डायन1 यिन0 Dyn11 डी0 Ynd11 या अन्य |
2.7 3.1 4.35 5.75 6.0 |
980 | 9350 | 1060*1500*1780 | 2050 |
| 1000 | 1160 | 11500 | 1085*1570*1800 | 2450 | ||||
| 1250 | 1380 | 13900 | 1160*1610*1890 | 2900 | ||||
| 1600 | 1660 | 16600 | 1190*1630*1950 | 3400 | ||||
| 2000 | 2030 | 18300 | 1260*1700*2090 | 4100 | ||||
| 2500 | 2450 | 19600 | 1150*2150*2250 | 4750 | ||||
| 3000 | 3240 | 26500 | 1900*2600*2150 | 6500 | ||||
| 5000 | 4500 | 27000 | 2500*2210*3180 | 9500 | ||||
| 7500 | 7200 | 32000 | 3660*3100*5100 | 13600 | ||||
| 10000 | 8500 | 35500 | 3830*2640*2216 | 15800 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
