| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एससीबी10-1000/13.2 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$100000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

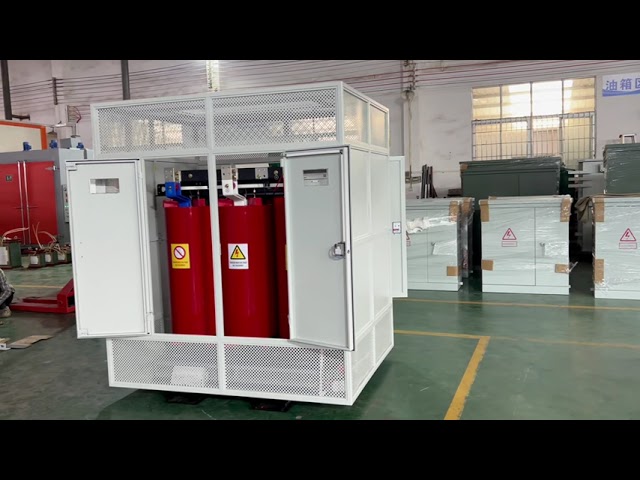

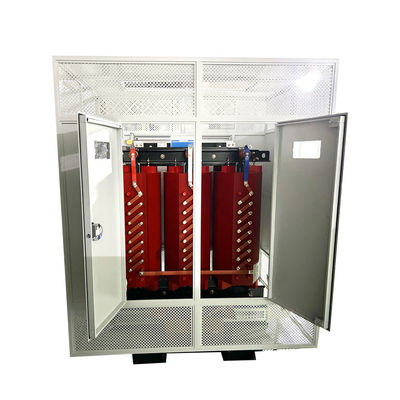

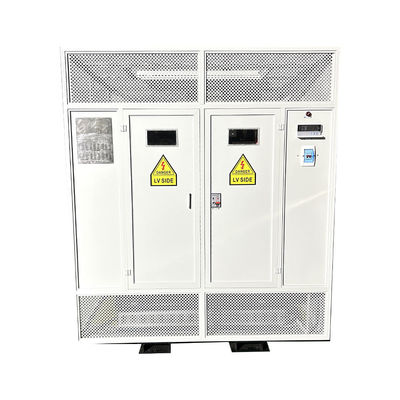

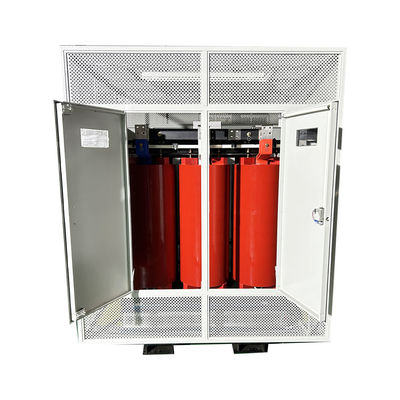

1000 केवीए बहु-वोल्टेज तीन चरण सूखी प्रकार का डाई कॉइल ट्रांसफार्मर 4160V 7200V 12470V 13200V 13800V 14400V से 480V

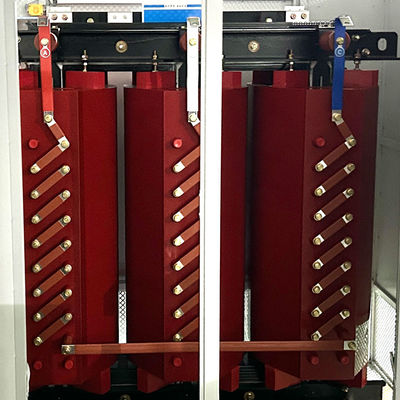

मल्टी वोल्टेज ट्रांसफार्मर, जिसे मल्टी टैप ट्रांसफार्मर भी कहा जाता है, एक ट्रांसफार्मर है जिसे विशेष रूप से एक निश्चित माध्यमिक वोल्टेज के साथ विभिन्न ग्रिड वोल्टेज पर काम करने के लिए डिज़ाइन किया गया है।विभिन्न प्राथमिक वोल्टेज को ऑफ सर्किट नल परिवर्तक से जुड़े टॉप किए गए घुमावों से प्राप्त किया जाता हैनल परिवर्तक का उपयोग आंतरिक घुमाव के कनेक्शन को बदलने और नल घुमावों के ठीक समायोजन को विनियमित करने के लिए किया जाता है।
उत्पाद प्रक्रिया
1) लोहे का कोर उच्च गुणवत्ता वाले सिलिकॉन स्टील शीट से बना है। ट्रांसफार्मर के कम नुकसान और संक्षारण प्रतिरोध को सुनिश्चित करने के लिए सतह को एंटी-जंग और अच्छा गर्मी अपव्यय के साथ लेपित किया गया है।
2)उच्च वोल्टेज वाइंडिंग में एक स्ट्रिप कंडक्टर ((एलुमिनियम या तांबा) और डबल लेयर इन्सुलेशन के साथ एक निरंतर ड्रॉप डाउन डिस्क होता है।
3)कम वोल्टेज वाले घुमाव को एल्यूमीनियम या तांबे की पन्नी से बनाया जाता है और इपोक्सी राल से पूर्व-प्रसन्न एक इन्सुलेटिंग पन्नी के साथ घुमाया जाता है।
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)वैक्यूम कास्टिंग कक्ष में,राल को मोल्ड में डाला जाता है ताकि एक उच्च शक्ति वाले एफआरपी शरीर संरचना का निर्माण किया जा सके।
मुख्य डेटा

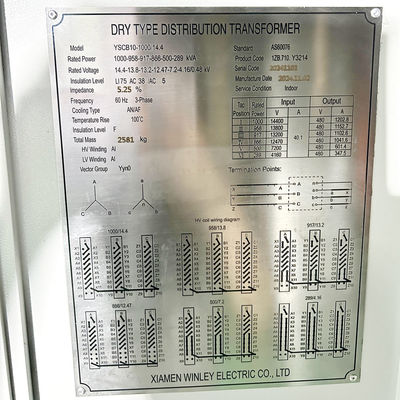

| ट्रांसफार्मर विनिर्देश डेटा | ||||
| नहीं. | विशेष विवरण | इकाई | विनिर्देश | टिप्पणी |
| 1 | प्रकार | ~ | डाली हुई राल, सूखी प्रकार | |
| 2 | नामित क्षमता | केवीए | 1000 | |
| 3 | चरण संख्या | ~ | 3 | |
| 4 | नामित इनपुट वोल्टेज | वी |
14400, 13800,13200,12470, 7200, 4160
|
|
| 5 | नामित आउटपुट वोल्टेज | वी |
480Y/277
|
|
| 6 | टैपिंग प्रकार | ~ | बंद सर्किट | |
| 7 | टैपिंग रेंज | % | ±2*2.5% | |
| 8 | शीतलन विधि | ~ | एएन/एएफ | |
| 9 | नामित आवृत्ति | हर्ज | 60 | |
| 10 | वेक्टर समूह | ~ |
Yyn0
|
|
| 11 | इन्सुलेशन वर्ग | ~ | F (155°C) | |
| 12 | तापमान में वृद्धि | क | 100 | |
| 13 | लोड से बाहर हानि | W |
2200
|
10% सहिष्णुता |
| 14 | लोड हानि (120°C) | W | 10050 | |
| 15 | प्रतिबाधा | % | 5% | |
| 16 | घुमावदार सामग्री | ~ | एल्यूमीनियम | |
| 17 | कोर सामग्री | ~ | सिलिकॉन स्टील | |
| 18 | सेवा की स्थिति | ~ | अंदरूनी | |
| 19 | समुद्र का स्तर | एम | ≤ 1000 | |
विनिर्देश
| उत्पाद विनिर्देश | ||||||||
| नामित क्षमता (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (KV) |
कनेक्शन चिह्न | कोई भार हानि नहीं (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
कोई भार धारा नहीं (%) |
आयाम L*W*H (मिमी) |
वजन (किलो) |
| 100 | 6 केवी 6.3 केवी 10 केवी 10.5 केवी 11 केवी |
0.4 केवी | Dyn11 Yyn0 |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
