| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | D-37.5/15 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

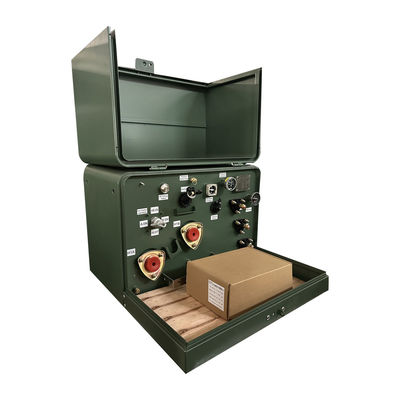

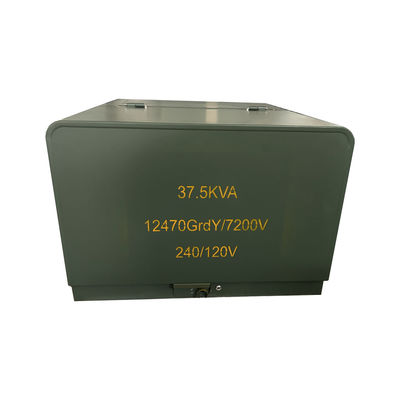

पैड माउंट ट्रांसफार्मर एकल चरण तेल प्रकार 12470V से 120V 25kva 37.5Kva 50Kva 75Kva 100Kva
1) एकल-चरण पैड माउंट किए गए ट्रांसफार्मर एक कैबिनेट के अंदर रखे जाते हैं जिसमें दरवाजे और ताले होते हैं, आमतौर पर बाहर स्थित होते हैं। ये ट्रांसफार्मर 15-250 केवीए से रेटिंग वाले हैं।
2)इन वितरण ट्रांसफार्मर में से सभी तेल-अछूता, सेफ-कूल्ड, लूप या रेडियल फ़ीड में उपलब्ध हैं और मृत-फ्रंट हैं
इन ट्रांसफार्मरों को दो बुनियादी कॉन्फ़िगरेशन में उपलब्ध कराया जाता है, रेडियो और लूप फ़ीड, जिन्हें उस सर्किट के प्रकार के आधार पर चुना जाता है जिस पर ट्रांसफार्मर को इन्सॉल किया जाना है।
उत्पाद का विवरण
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड-माउंटेड, कम्पार्टमेंटल-टाइप II |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| चरण | एकल चरण |
| क्षमता | 37.5 केवीए |
| वेक्टर समूह | II6 |
| प्राथमिक वोल्टेज | 12470GrdY/7200 |
| प्राथमिक वोल्टेज वर्ग | 15 केवी वर्ग |
| प्राथमिक फासोर | मिट्टी से बना वाई |
| प्राथमिक बीआईएल | 95 केवी |
| माध्यमिक वोल्टेज | 120/240 (एल-एन-एल) |
| माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
| माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| प्रतिबाधा | 2% विशिष्ट |
| घुमावदार सामग्री | तांबा |
| आयाम* | 34.25''-W x 37.4''-D x 25.2''-H |
| सूखा वजन (तेल सहित) * | 507.05 पाउंड |
| कुल वजन (तरल भरकर) * | 1432.98 पाउंड |
| रेटिंग | डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है |
| दक्षता | 98९०% |
| कोई भार हानि नहीं (वाट में) * | +/- 135W |
| भार हानि (वाट में) * | +/- 590W |
विशेषता
1)एकल चरण पैड पर लगाए गए ट्रांसफार्मर टैंक कोटिंग C57 से अधिक है,12.8 और C57,12.29आईईईई सी 57 के पूर्ण अनुपालन में।12.28 कैबिनेट अखंडता मानक.

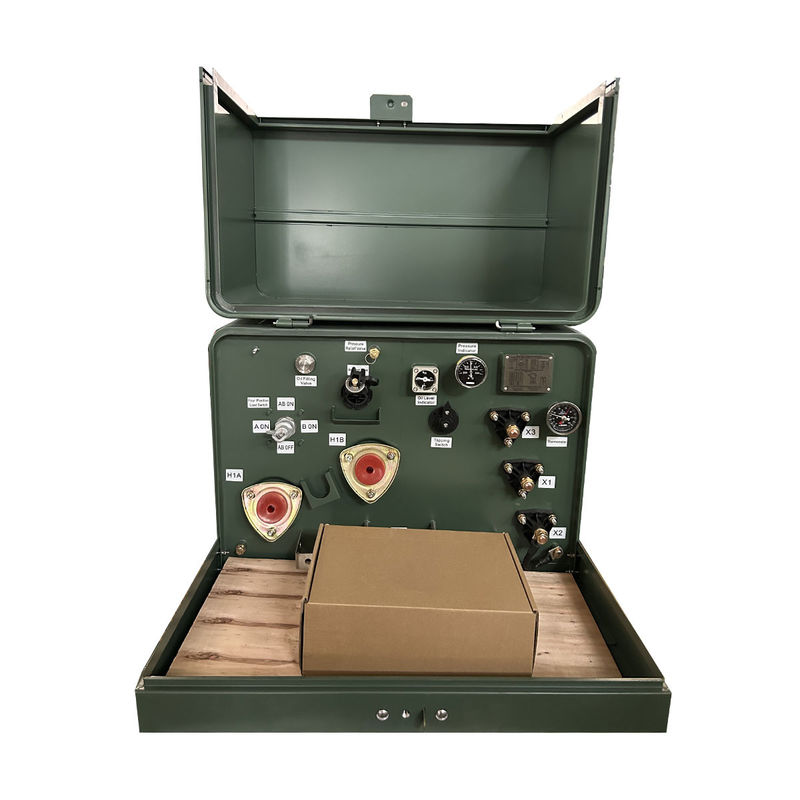

2) लूप फ़ीड ऑपरेशन के लिए दो बाहरी क्लैंप यूनिवर्सल हाई वोल्टेज बुशिंग कुएं या रेडियल फ़ीड ऑपरेशन के लिए एक बाहरी क्लैंप बुशिंग कुएं।
3) तीन बाहरी रूप से क्लैंप किए गए कम वोल्टेज बुशिंग्स जिसमें गिल्ट किए गए तांबे के स्टड शामिल हैं, जिसमें एक पूरी तरह से अछूता तटस्थ टर्मिनल और हटाने योग्य ग्राउंड स्ट्रैप शामिल है।
4)इम्बोस्ड बुशिंग माउंट; रिसेस्ड ऑयल कम्पार्टमेंट बॉटम।
5)थ्रेडेड, फ्लश-माउंटेड स्टेनलेस स्टील लिफ्टिंग प्रावधान।
6)आटोमेटिक प्रेशर रिलीफ डिवाइस।
7)ऑक्सीकरण अवरोधक के साथ इलेक्ट्रिक ग्रेड खनिज तेल।
8)संक्षारण प्रतिरोधी स्टेनलेस स्टील के हिंज पिन और बैरल के साथ हटाने योग्य हुड.
9)पानी के प्रतिधारण को रोकने के लिए हुड और तेल डिब्बे पर गुंबददार शीर्ष सतहें।
10)तेल भरने/तेल स्तर प्लग; तेल निकासी प्लग; टैंक ग्राउंडिंग प्रावधान।
११) कैप्टिव पेंटा-हेड सुरक्षा बोल्ट, फ्लोटिंग नट और पेंडलॉक प्रावधान के साथ संक्षारण प्रतिरोधी तालाबंदी संयोजन।
विनिर्देश
| 25kva-500kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | आईईईई/एएनएसआई/डीओई | 1०-४.५% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
चित्रण
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
