| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | WINLEY |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | SCB10-2000/0.8 |
| न्यूनतम आदेश मात्रा: | एक इकाई |
| मूल्य: | $10000-$100000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000सेट/माह |
| प्रकार: | ड्राई टाइप ट्रांसफार्मर | निर्धारित क्षमता: | 200KVA या अनुकूलित करें |
|---|---|---|---|
| शीतलन विधि: | एएन/एएफ | आवृत्ति: | 50/60 हर्ट्ज |
| सामग्री: | ताँबा | मुक़ाबला: | 3.5 |
| वेक्टर समूह: | YnYn0 | इन्सुलेशन वर्ग: | एफ |
| हाई लाइट: | 3 चरण कास्ट रेजिन ट्रांसफार्मर,कास्ट रेजिन ट्रांसफार्मर 2000kva,अनुकूलित सूखी कास्ट राल ट्रांसफार्मर |
||

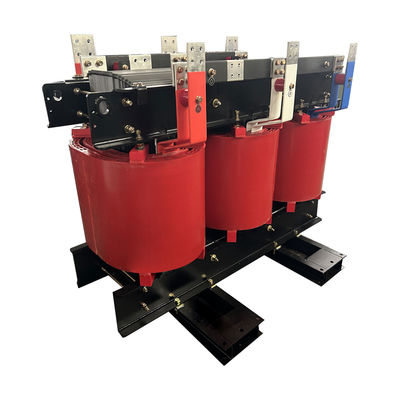

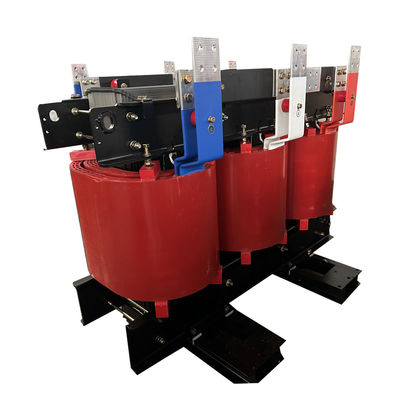

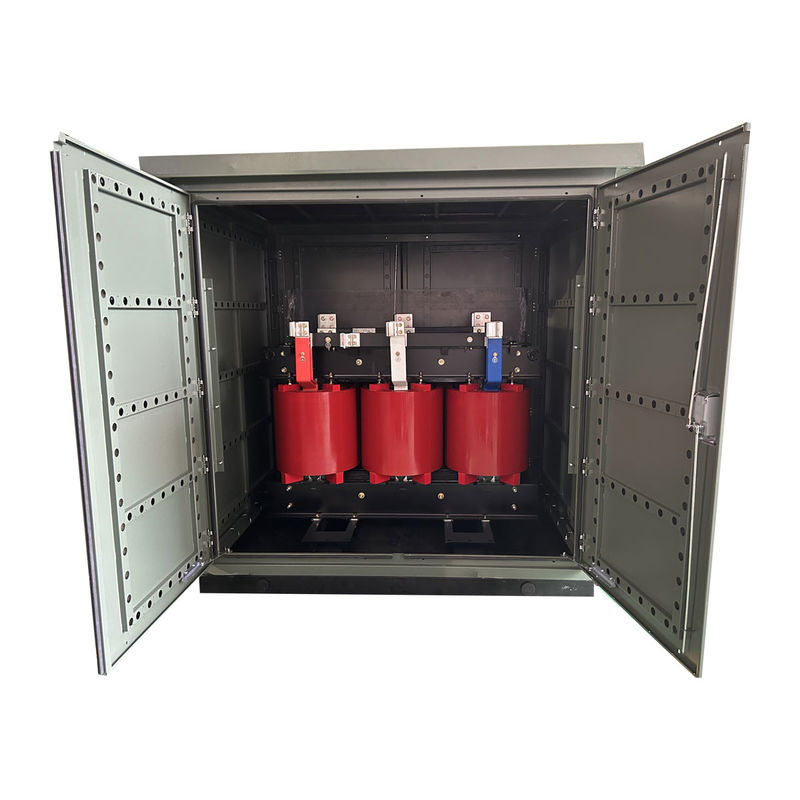

सूखे प्रकार का कास्ट राल ट्रांसफार्मर तीन चरण वितरण ट्रांसफार्मर 2000kva
ड्राई-टाइप पावर ट्रांसफार्मर उच्च विद्युत शक्ति, यांत्रिक शक्ति और गर्मी प्रतिरोध शक्ति के साथ एक ड्राई-टाइप ट्रांसफार्मर है। यह शहरी बिजली ग्रिड परिवर्तन के लिए एक उत्कृष्ट उत्पाद है।यह विशेष रूप से उच्च वृद्धि इमारतों के लिए उपयुक्त है, हवाई अड्डों, बिजली संयंत्रों, वाणिज्यिक केंद्रों, आदि महत्वपूर्ण स्थान है।
मुख्य डेटा
| विशेष विवरण | इकाई | विनिर्देश |
| प्रकार | ~ | सूखा प्रकार, कास्ट राल |
| नामित क्षमता | केवीए | 2000 |
| चरण संख्या | ~ | 3 |
| प्राथमिक वोल्टेज | केवी | 0.8 |
| माध्यमिक वोल्टेज | केवी | 0.43 |
| टैपिंग प्रकार | ~ | लोड से बाहर |
| शीतलन विधि | ~ | एएन/एएफ |
| नामित आवृत्ति | हर्ज | 50 |
| वेक्टर समूह | ~ | YNyn0 |
| इन्सुलेशन वर्ग | ~ | F |
| तापमान में वृद्धि | क | 100 |
| लोड से बाहर हानि | W | 4230 |
| लोड हानि (120°C) | W | 17800 |
| प्रतिबाधा | % | 3.5 |
| घुमावदार सामग्री | ~ | कु |
| कोर सामग्री | ~ | सिलिकॉन स्टील |
सूखी ट्रांसफार्मर विशेषताएं
1) नमी प्रतिरोधी और संक्षारण प्रतिरोधी क्षमता, और यह विशेष रूप से चरम पर्यावरणीय परिस्थितियों में काम करने के लिए 100% आर्द्रता पर सामान्य रूप से चल सकता है।
2)कम हानि, छोटा स्थानीय डिस्चार्ज, छोटा शोर, और मजबूत गर्मी अपव्यय क्षमता, नामित भार संचालन का 150% चला सकती है।
3) उच्च कुल यांत्रिक शक्ति कास्ट कॉइल अचानक शॉर्ट-सर्किट क्षमता का सामना करते हैं।
4)सुरक्षित, आग की रोकथाम, कोई प्रदूषण नहीं, लोड केंद्र में सीधे स्थापित किया जा सकता है।
5) सरल रखरखाव और स्थापना, कम व्यापक परिचालन लागत।
विनिर्देश
| नामित क्षमता | उच्च वोल्टेज | कम | कनेक्शन चिह्न | कोई भार हानि नहीं | लोड पर हानि | कोई भार धारा नहीं | वजन | शॉर्ट सर्किट प्रतिरोध |
| (KVA) | (KV) | वोल्टेज | (डब्ल्यू) | (डब्ल्यू) | (%) | (किलोग्राम) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Yyn0 |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
संरचनात्मक विशेषताएं
1) लोहे का कोर उच्च गुणवत्ता वाले सिलिकॉन स्टील शीट से बना है। ट्रांसफार्मर के कम नुकसान और संक्षारण प्रतिरोध को सुनिश्चित करने के लिए सतह को एंटी-जंग और अच्छा गर्मी अपव्यय के साथ लेपित किया गया है।
2)उच्च वोल्टेज वाइंडिंग में एक स्ट्रिप कंडक्टर ((एलुमिनियम या तांबा) और डबल लेयर इन्सुलेशन के साथ एक निरंतर ड्रॉप डाउन डिस्क होता है।
3)कम वोल्टेज वाले घुमाव को एल्यूमीनियम या तांबे की पन्नी से बनाया जाता है और इपोक्सी राल से पूर्व-प्रसन्न एक इन्सुलेटिंग पन्नी के साथ घुमाया जाता है।
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)वैक्यूम कास्टिंग कक्ष में,राल को मोल्ड में डाला जाता है ताकि एक उच्च शक्ति वाले एफआरपी शरीर संरचना का निर्माण किया जा सके।
