| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | SCB10-5600/35 |
| एमओक्यू: | एक इकाई |
| कीमत: | $10000-$100000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

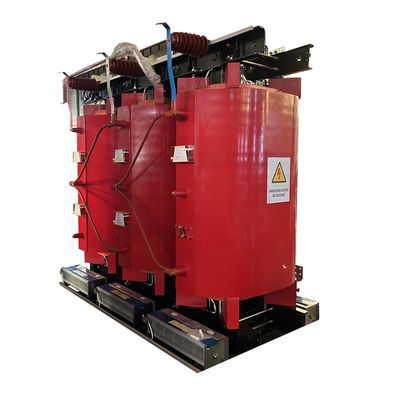

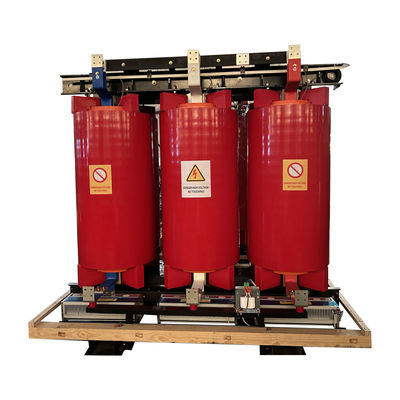

सूखे प्रकार के ट्रांसफार्मर के लिए डाली हुई राल कॉइल 33kv स्टेप डाउन इलेक्ट्रिक डिस्ट्रीब्यूशन ट्रांसफार्मर 5600kva
सूखे ट्रांसफार्मर की विशेषताएं
1) नमी प्रतिरोधी और संक्षारण प्रतिरोधी क्षमता, और यह विशेष रूप से चरम पर्यावरणीय परिस्थितियों में काम करने के लिए 100% आर्द्रता पर सामान्य रूप से चल सकता है।
2) खोए हुए नुकसान, छोटे स्थानीय डिस्चार्ज, छोटे शोर, और मजबूत गर्मी अपव्यय क्षमता, नामित भार संचालन के 150% चला सकते हैं।
3) कास्ट कॉइल की पूरी यांत्रिक शक्ति अचानक शॉर्ट सर्किट क्षमता का सामना करती है।
4) सुरक्षित, आग की रोकथाम, कोई प्रदूषण नहीं, सीधे लोड केंद्र में स्थापित किया जा सकता है।
5) सरल रखरखाव और स्थापना, कम समग्र परिचालन लागत।
संरचनात्मक विशेषताएं
1) लोहे का कोर उच्च गुणवत्ता वाले सिलिकॉन स्टील शीट से बना है। ट्रांसफार्मर के कम नुकसान और संक्षारण प्रतिरोध को सुनिश्चित करने के लिए सतह को एंटी-जंग और अच्छा गर्मी अपव्यय के साथ लेपित किया गया है।
2)उच्च वोल्टेज वाइंडिंग में एक स्ट्रिप कंडक्टर ((एलुमिनियम या तांबा) और डबल लेयर इन्सुलेशन के साथ एक निरंतर ड्रॉप डाउन डिस्क होता है।
3)कम वोल्टेज वाले घुमाव को एल्यूमीनियम या तांबे की पन्नी से बनाया जाता है और इपोक्सी राल से पूर्व-प्रसन्न एक इन्सुलेटिंग पन्नी के साथ घुमाया जाता है।
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)वैक्यूम कास्टिंग कक्ष में,राल को मोल्ड में डाला जाता है ताकि एक उच्च शक्ति वाले एफआरपी शरीर संरचना का निर्माण किया जा सके।

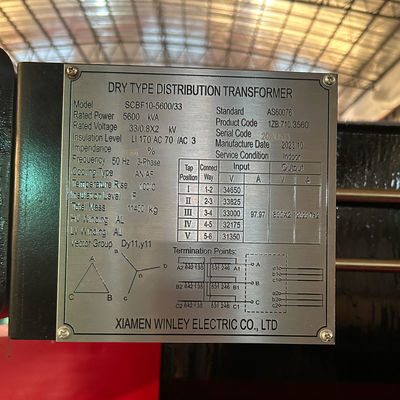

मुख्य डेटा
| प्रकार | सूखा प्रकार, कास्ट राल |
| मॉडल संख्या | SCB10-5600KVA/33~0.4KV |
| चरण | 3 |
| नामित क्षमता |
5600केवीए
|
| इन्सुलेशन प्रकार | एफ/एच |
| शीतलन विधि | एएन/एएफ |
| प्राथमिक वोल्टेज | 33kv |
| माध्यमिक वोल्टेज | 800 वोल्ट |
| वेक्टर समूह |
Dy11
|
| टैपिंग रेंज | ±2×25 |
| नामित आवृत्ति | 50 हर्ट्ज/60 हर्ट्ज |
| तापमान में वृद्धि | 100°C |
| प्रतिबाधा | ९% |
| कोई भार हानि नहीं | 8870W |
| लोड पर हानि ((120°C) | 55320W |
| घुमावदार सामग्री | एल्यूमीनियम या तांबा |
| आईपी दर | IP00 से IP54 |
|
वजन
|
11500 |
| कोर सामग्री | सिलिकॉन स्टील |
| मानक | ANSI,IEC |
| प्रमाणित | सीई/आईएसओ |
विनिर्देश
| नामित क्षमता | उच्च वोल्टेज | कम | कनेक्शन चिह्न | कोई भार हानि नहीं | लोड पर हानि | कोई भार धारा नहीं | वजन | शॉर्ट सर्किट प्रतिरोध |
| (KVA) | (KV) | वोल्टेज | (डब्ल्यू) | (डब्ल्यू) | (%) | (किलोग्राम) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Yyn0 |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |

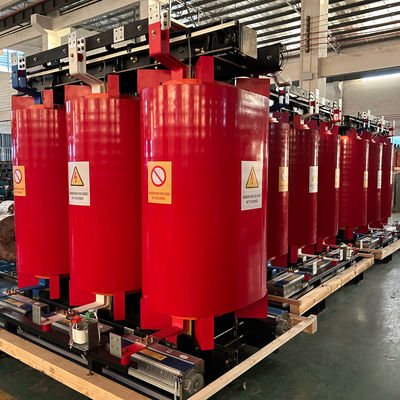

उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
संरचनात्मक विशेषताएं
1) लोहे का कोर उच्च गुणवत्ता वाले सिलिकॉन स्टील शीट से बना है। ट्रांसफार्मर के कम नुकसान और संक्षारण प्रतिरोध को सुनिश्चित करने के लिए सतह को एंटी-जंग और अच्छा गर्मी अपव्यय के साथ लेपित किया गया है।
2)उच्च वोल्टेज वाइंडिंग में एक स्ट्रिप कंडक्टर ((एलुमिनियम या तांबा) और डबल लेयर इन्सुलेशन के साथ एक निरंतर ड्रॉप डाउन डिस्क होता है।
3)कम वोल्टेज वाले घुमाव को एल्यूमीनियम या तांबे की पन्नी से बनाया जाता है और इपोक्सी राल से पूर्व-प्रसन्न एक इन्सुलेटिंग पन्नी के साथ घुमाया जाता है।
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)वैक्यूम कास्टिंग कक्ष में,राल को मोल्ड में डाला जाता है ताकि एक उच्च शक्ति वाले एफआरपी शरीर संरचना का निर्माण किया जा सके।
|
