| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एस-6500/13.8 |
| एमओक्यू: | 1unit |
| कीमत: | $1000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |

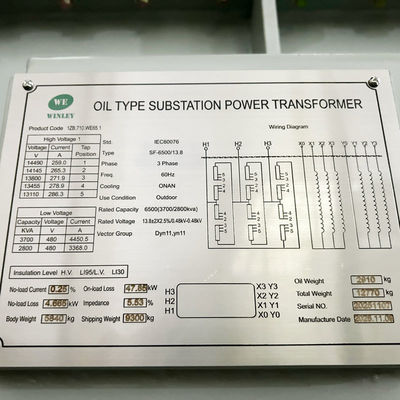

| नहीं। | विवरण | इकाई | विनिर्देश |
|---|---|---|---|

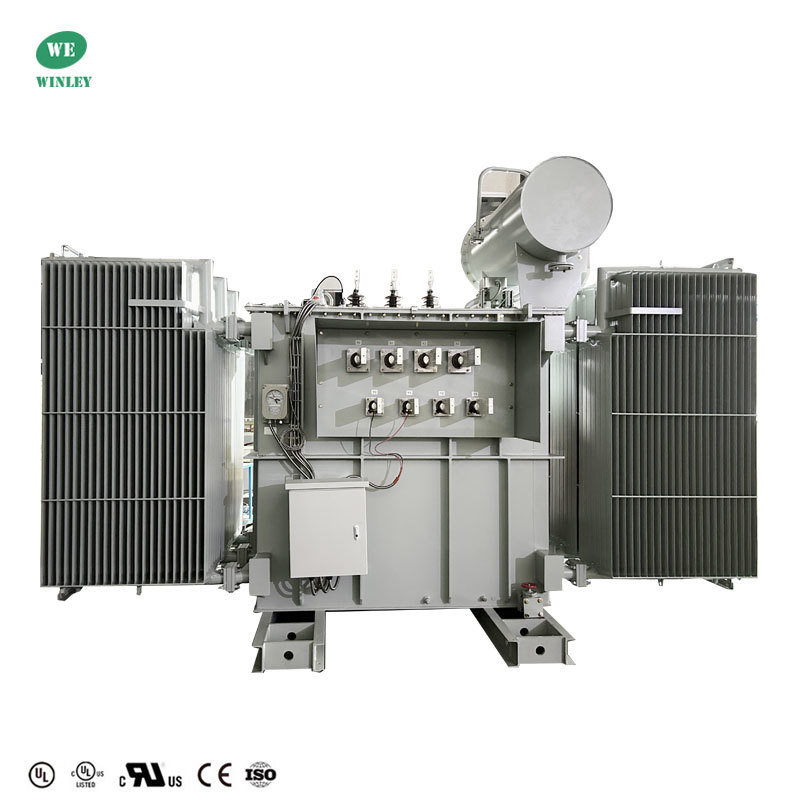

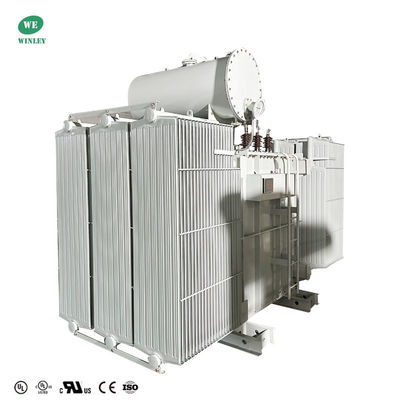

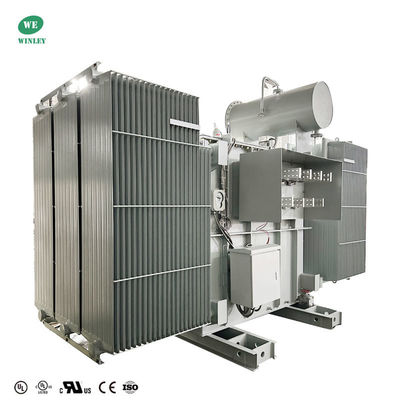

| 1 | प्रकार | ~ | तेल में डूबा हुआ, संरक्षक प्रकार |
| 2 | मूल्यांकित शक्ति | केवीए | 6500 |
| 3 | शक्ति 1 | केवीए | 3700KVA, अधिकतम। वर्तमान 6000A |
| 4 | शक्ति 2 | केवीए | 2800KVA, अधिकतम। वर्तमान 4500A |
| 5 | चरण की संख्या | ~ | 3 |
| 6 | प्राथमिक वोल्टेज | वी | 480वाई/277-480वाई/277 |
| 7 | प्राथमिक कनेक्शन 1 | ~ | (4) 16 छेद वाली कुदाल |
| 8 | प्राथमिक कनेक्शन 2 | ~ | (4) 12 छेद वाली कुदाल |
| 9 | द्वितीयक वोल्टेज | वी | 13800 |
| 10 | द्वितीयक संबंध | ~ | (3) 15 केवी पोर्सिलेन बुशिंग |
| 11 | टैपिंग प्रकार | ~ | ऑफ सर्किट |
| 12 | टैपिंग रेंज | % | ±2*2.5% |
| 13 | ठंडा करने की विधि | ~ | ओनान |
| 14 | रेटेड आवृत्ति | हर्ट्ज | 60 |
| 15 | सदिश समूह | ~ | Dyn11,yn11 |
| 16 | इन्सुलेशन वर्ग | ~ | ए |
| 17 | परिवेश का तापमान | ℃ | -10 से 40 तक |
| 18 | तापमान वृद्धि | के | 65 |
| केवीए | एचवी | एल.वी | चौड़ाई(मिमी) | लंबाई(मिमी) | ऊंचाई(मिमी) |
|---|---|---|---|---|---|
| 315kVA | 11000V | 400V | 800 | 696 | 1336 |
| 500kVA | 27600V | 480जीआरडीवाई/277वी | 1730 | 2300 | 1510 |
| 500kVA | 11000V | 415V | 1700 | 1700 | 1650 |
| 750kVA | 11000V | 433V | 1850 | 1845 | 1465 |
| 1000kVA | 14400V | 415/240V | 1085 | 1860 | 1570 |
| 1200kVA | 13800V | 240V | 2450 | 1850 | 1820 |
| 1500kVA | 24940V | 600V | 1800 | 1880 | 1895 |
| 2000kVA | 7200V | 600जीआरडीवाई/346 | 1766 | 2680 | 1982 |
| 2000kVA | 44000V | 600V | 1260 | 2090 | 1700 |
| 2500kVA | 24940V | 480जीआरडीवाई/277वी | 2400 | 2200 | 2060 |
| 3000kVA | 11000V | 415V | 1600 | 2330 | 1920 |
| 3000kVA | 22800V | 415/240V | 2130 | 3500 | 1910 |
| 3750kVA | 44000V | 600V | 2240 | 2650 | 2700 |
| 4000kVA | 33 केवी | 600वाई/347 | 2150 | 3250 | 2290 |
| 5000kVA | 34500V | 7200V | 3780 | 1850 | 3450 |
| 5000kVA | 34500V | 4160V | 2799 | 2400 | 2938 |
| 6300kVA | 35000V | 400V | 3520 | 2820 | 3470 |
| 6800kVA | 34500V | 800V | 3400 | 2670 | 3400 |
| 7500kVA | 27600Y | 4160V | 3350 | 3290 | 2270 |
|
