| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | D-25/7.2 |
| एमओक्यू: | 1unit |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |

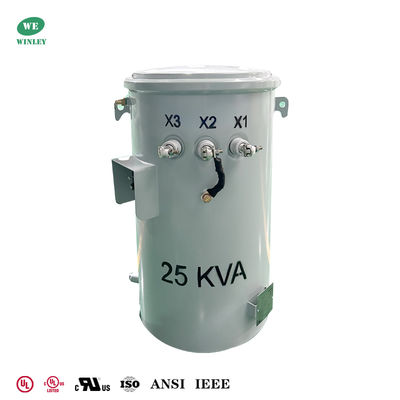

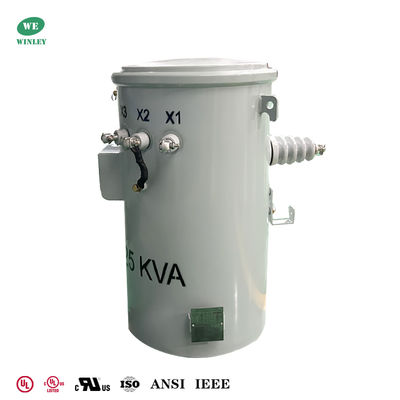

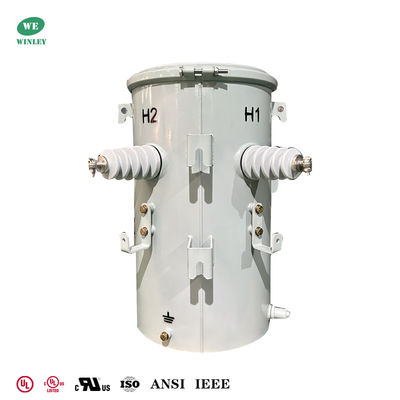

UL/cUL सूचीबद्ध 25Kva सिंगल फेज पोल माउंटेड ओवरहेड डिस्ट्रीब्यूशन ट्रांसफॉर्मर 7200V से 120V DOE 2016 CSA ANSI IEEE मानक
पोल-माउंटेड ट्रांसफॉर्मर एक पूरी तरह से सीलबंद बेलनाकार संरचना है और इसे पोल-माउंटेड सस्पेंशन द्वारा स्थापित किया जाता है। इसमें छोटे आकार, मजबूत ओवरलोड क्षमता, निरंतर संचालन में उच्च विश्वसनीयता, सरल रखरखाव, लंबी सेवा जीवन, छोटे बुनियादी ढांचे के निवेश और कम-वोल्टेज बिजली आपूर्ति त्रिज्या को कम करने के फायदे हैं। यह कम-वोल्टेज लाइन के नुकसान को 60% से अधिक तक कम कर सकता है। उत्पादों का व्यापक रूप से औद्योगिक और कृषि बिजली ग्रिड ट्रांसमिशन और वितरण में उपयोग किया जाता है।
हमें क्यों चुनें
पोल माउंटेड ट्रांसफॉर्मरमुख्य डेटा
| ट्रांसफॉर्मर का प्रकार: | ओवरहेड डिस्ट्रीब्यूशन ट्रांसफॉर्मर, कन्वेंशनल टाइप |
| ट्रांसफॉर्मर कॉन्फ़िगरेशन: | लिक्विड फिल्ड पोल माउंटेड |
| फेज: | सिंगल फेज |
| क्षमता: | 25 KVA |
| प्राथमिक वोल्टेज: | 7200V |
| माध्यमिक वोल्टेज: | 120/240V (L-N-L) |
| माध्यमिक फेजर: | दोहरी वाइंडिंग, सिंगल फेज |
| आवृत्ति: | 60 हर्ट्ज |
| तापमान वृद्धि: | 55°C |
| इंसुलेशन रेटिंग: | क्लास ई इंसुलेशन - 120°C, 248°F |
| कूलिंग क्लास: | ONAN; सेल्फ-कूल्ड |
| दक्षता मानक: | DOE 2016 मानकों को पूरा करता है, CSA मानकों को पूरा करता है, ANSI/IEEE मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन): | K-1 (मानक) |
| वाइंडिंग सामग्री: | कॉपर |
| एम्बिएंट तापमान रेटिंग: | 40°C |
| दक्षता: | 99.00% |
तकनीकी चित्र
पोल माउंटेड ट्रांसफॉर्मरमानक सुविधाएँ
पोल माउंटेड ट्रांसफॉर्मरविशेष विवरण
| 10kva-333kva सिंगल-फेज तेल में डूबा हुआ ट्रांसफॉर्मर | ||||||
| रेटेड कैपेसिटी (kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन प्रतीक | मानक | शॉर्ट-सर्किट प्रतिबाधा (%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1. प्र: क्या मेरे पास नमूना आदेश हो सकता है?
ए: हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।
2. प्र: लीड टाइम क्या है?
ए: बड़े पैमाने पर उत्पादन का समय 15-25 दिन।
3. प्र: वारंटी कितने समय की है?
ए: बी/एल से 24 महीने। यदि कोई एक्सेसरी समस्या है, तो बस क्षतिग्रस्त एक्सेसरी की तस्वीरें प्रदान करें, फिर हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार, हम आसानी से क्षतिग्रस्त एक्सेसरीज़ मुफ्त में प्रदान करेंगे। यदि आपको आवश्यकता हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं।
4. प्र: क्या OEM/ODM उपलब्ध है?
ए: हाँ, यह है! हम अपनी स्वयं की आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के चित्र या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
ए. अनुकूलित रंग और विशेष कार्य।
बी. अनुकूलित बॉक्स।
सी. ग्राहक का लोगो प्रिंट करें।
डी. उत्पाद के बारे में आपके अन्य विचार, हम आपको डिजाइन करने और उन्हें उत्पादन में लाने में मदद कर सकते हैं। उपरोक्त अनुकूलित सेवाओं की उत्पादन से पहले पुष्टि की जानी चाहिए।
5. प्र: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
ए: हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों के पास सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। ड्राइंग के अनुसार उत्पाद बनाने के लिए श्रमिकों को सख्ती से आवश्यक है। प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैं। क्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और जब उत्पाद पूरा हो जाएगा तो व्यापक गुणवत्ता परीक्षण करेंगे।
|
